校正証明書付　Baker Film Applicators
ベーカーフィルムアプリケーター

この製品に関するページ

比較 or 類似製品例

準拠規格

ASTM D3022　　　ASTM D823

バードフィルムアプリケーターとベーカーフィルムアプリケーターの塗工の性質の違いについて

ベーカーフィルムアプリケーターは一般に低粘度～高粘度まで幅広く適用できると言われています。特に中粘度を中心に安定した塗工が実現できます。接液部が急な角度になっているバードフィルムアプリケーターは、一般に中粘度～高粘度に適し、特に高粘度や粘着性のある塗工液において安定した塗工を実現できると言われています。

両者の特徴の良いところ取りをしたベーバード接液部を持ったマルチアプリケーターも新たに開発されています。

ギャップと膜厚の関係について

アプリケーターの移動速度やコーティング材の流れ性にもよりますが、物理的な要因によりアプリケーターのすき間ギャップとウェット膜厚は一致しません。多くの場合ウェット膜厚はギャップのクリアランスの40～80％になります。

一般的に乾燥膜厚は溶剤や水分の蒸発等によりウェット膜厚よりさらに薄くなります。

材質について…高品位ステンレス材質と硬化処理

ステンレス鋼は日本メーカーの440C（マルテンサイト系ステンレス）を使用し、準真空で＋1,760℃ → -70℃の熱処理を行い、HRC55（ビッカース595HV）の高硬度を得ています。高い平滑性を必要とする表面は研磨処理を施します。そして校正検査のために検査測定部に送られます。

特徴

購入時に校正証明書が添付されます。
円筒形の本体形状を持った硬質ステンレス製アプリケーターです。
TQC全自動アプリケーターや ALC 自動アプリケーターで使用できます。

ラインアップ

モデル名称	ギャップμm	塗布幅	商品コード

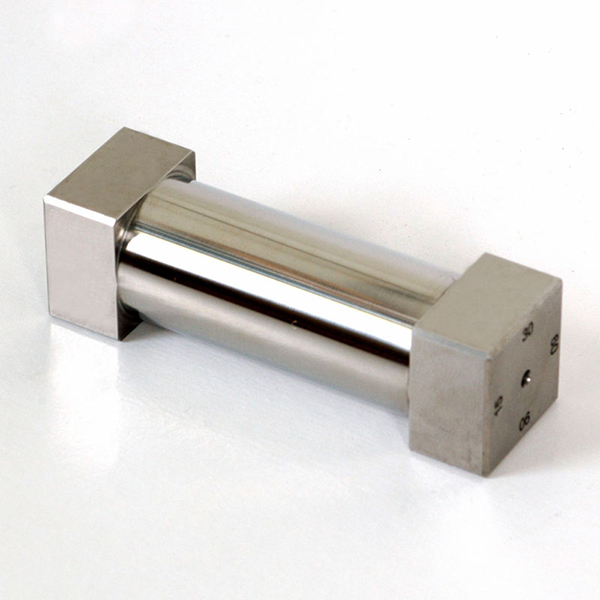

TQC ベーカーフィルムアプリケーター 4ギャップ・W60mm	15、30、60、90μm	60mm	KT-VF2145
	30、60、90、120μm		KT-VF2146
	50、100、150、200μm		KT-VF2147
	任意の4ギャップ^※ 最小ギャップ10μm、最小ピッチ10μm 最大ギャップ3,000μm		KT-VF1510

アプリケーター自体の幅：塗布幅＋40mm
機械的精度：3μm以内
任意のギャップのご指定方法について：製作可能な最小ギャップは10μm、最小ピッチは10μmです。例えば、10、20、30、40μmの4ギャップ品の製作が可能です。
最大ギャップは3,000μm。

モデル名称	ギャップμm	塗布幅	商品コード

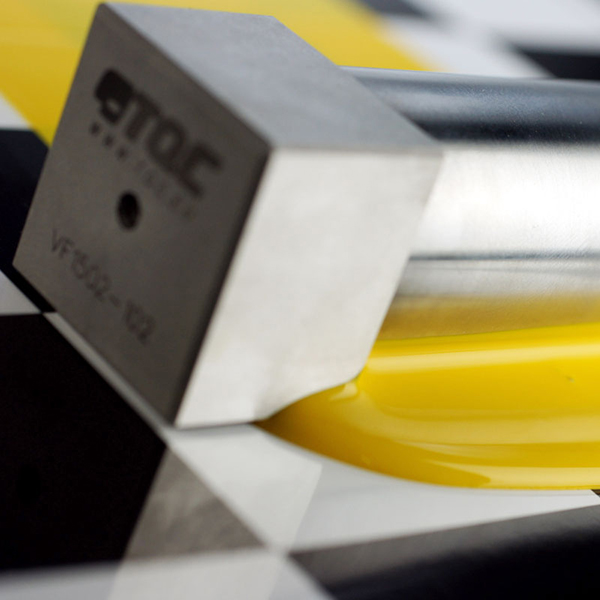

TQC ベーカーフィルムアプリケーター 4ギャップ・W80mm	15、30、60、90μm	80mm	KT-VF1500
	30、60、90、120μm		KT-VF1501
	50、100、150、200μm		KT-VF1502
	任意の4ギャップ^※ 最小ギャップ10μm、最小ピッチ10μm 最大ギャップ3,000μm		KT-VF1515

アプリケーター自体の幅：塗布幅＋40mm
機械的精度：3μm以内
任意のギャップのご指定方法について：製作可能な最小ギャップは10μm、最小ピッチは10μmです。例えば、10、20、30、40μmの4ギャップ品の製作が可能です。
最大ギャップは3,000μm。

モデル名称	ギャップμm	塗布幅	商品コード

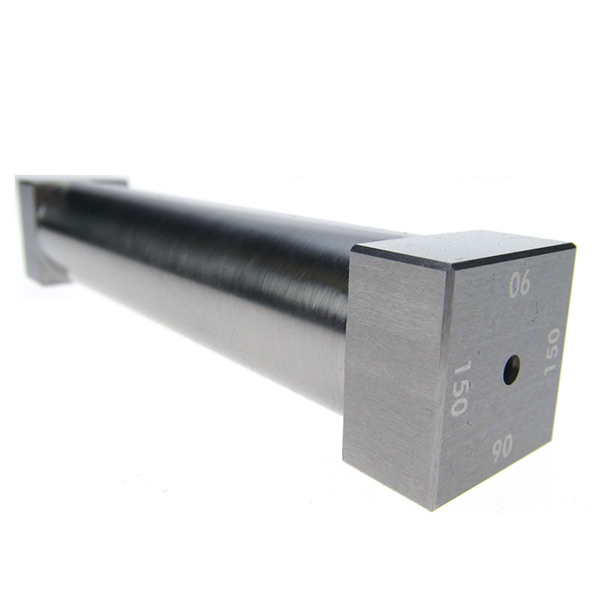

TQC ベーカーフィルムアプリケーター 4ギャップ・W80mm　細身	90μm×2、150μm×2	80mm	KT-VF1560

アプリケーター自体の幅：塗布幅＋40mm
機械的精度：3μm以内
接液部の直径は通常品はφ27mmですがこの細身モデルはφ18mmです。自重が少し軽くなり、特に塗る対象物(素地)に負荷をかけたくない用途に適します。
ギャップは90μmと150μmの２段階のみです。

モデル名称	ギャップμm	塗布幅	商品コード
TQC ベーカーフィルムアプリケーター 4ギャップ・W100mm	15、30、60、90μm	100mm	KT-VF1521
	30、60、90、120μm		KT-VF1522
	50、100、150、200μm		KT-VF1523
	任意の4ギャップ^※ 最小ギャップ10μm、最小ピッチ10μm 最大ギャップ3,000μm		KT-VF1520

アプリケーター自体の幅：塗布幅＋40mm
機械的精度：3μm以内
任意のギャップのご指定方法について：製作可能な最小ギャップは10μm、最小ピッチは10μmです。例えば、10、20、30、40μmの4ギャップ品の製作が可能です。
最大ギャップは3,000μm。

モデル名称	ギャップμm	塗布幅	商品コード
TQC ベーカーフィルムアプリケーター 4ギャップ・W150mm	15、30、60、90μm	150mm	KT-VF1526
	30、60、90、120μm		KT-VF1527
	50、100、150、200μm		KT-VF1528
	任意の4ギャップ^※ 最小ギャップ10μm、最小ピッチ10μm 最大ギャップ3,000μm		KT-VF1525

アプリケーター自体の幅：塗布幅＋40mm
機械的精度：3μm以内
任意のギャップのご指定方法について：製作可能な最小ギャップは10μm、最小ピッチは10μmです。例えば、10、20、30、40μmの4ギャップ品の製作が可能です。
最大ギャップは3,000μm。

特注品について

特注品も承っていますので、どうぞご相談ください。

推奨塗布最大幅：450mm (両端サイズは各20mmです。したがってアプリケーターの全幅は塗布幅＋40mmとなります。
最小ギャップ：10μm
最大ギャップ：3,000μm
ギャップの最小刻み：10μm
納品：特注品のため受注後、2~3ヶ月程度かかります。

: 推奨最大幅について
450mmを超えたものをお作りすることも可能ではありますが、自重や使用時に受ける抵抗が原因となって、たわみが生じてきます。幅が大きいほどそれによって生じる誤差が大きくなるため、塗布幅450mmを超える実績はありません。
なお、全自動アプリケーターに装填して使用できるのは、幅350mmまでの一般的なギャップのものです。
