COTEC  クロスカットガイド CCI(シー・シー・アイ)シリーズ

CCIシリーズ

準拠規格

ISO 2409, ISO 16276-2, JIS K 5600-5-6,

特徴

クロスカットガイド: 簡単で正確・確実な試験を実現します

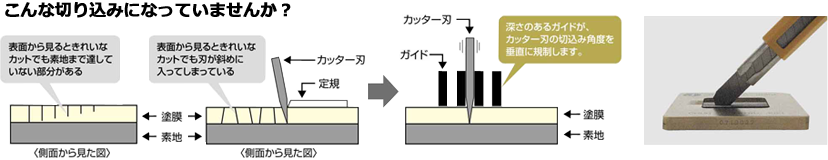

クロスカットガイド試験の生命線である「塗膜に対して垂直な切込みを行う」を確実にガイドします。

● 市販カッターが使用できるため刃交換費用はきわめて安価です。一般的な多重刃の100分の1以下のコストです。

ご注文&価格のお問い合わせは…

ISOクロスカットガイド ISOテープ付セット

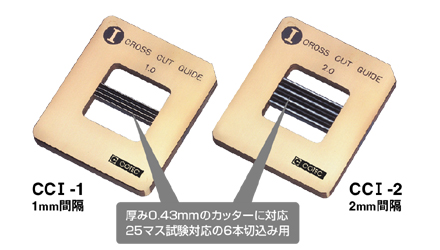

CCI-Ⅰ
対応規格 JIS K5600
モデル名称 CCI-1(シーシーアイの1)テープ付セット
商品コードNo. KE-CCI-1
仕様 1mm間隔×6本切込用(25マス)
大きさ・重さ 約60×70×6mm。約145g
在庫 標準在庫品
梱包内容 ガイド(防錆袋入)、ISOテープ1巻(25mm幅×11m/巻)、取扱説明書、テープ密着力規格書(英文)
CCI-Ⅱ
対応規格 JIS K5600
モデル名称 CCI-2(シーシーアイの2)テープ付セット
商品コードNo. KE-CCI-2
仕様 2mm間隔×6本切込用(25マス)
大きさ・重さ 約60×70×6mm。約150g
在庫 標準在庫品
梱包内容 ガイド(防錆袋入)、ISOテープ1巻(25mm幅×11m/巻)、取扱説明書、テープ密着力規格書(英文)
CCI-Ⅲ
対応規格 JIS K5600
モデル名称 CCI-3(シーシーアイの3)テープ付セット
商品コードNo. KE-CCI-3
仕様 3mm間隔×6本切込用(25マス)
大きさ・重さ 約60×70×6mm。約160g
在庫 準在庫品(お問合せください)
梱包内容 ガイド(防錆袋入)、ISOテープ1巻(25mm幅×11m/巻)、取扱説明書、テープ密着力規格書(英文)

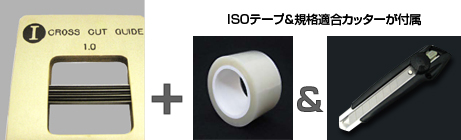

ISOクロスカットガイド ISOテープ&カッター付セット

CCI-Ⅰ
対応規格 JIS K5600
モデル名称 CCI-1(シーシーアイの1)テープ・カッター付セット
商品コードNo. KE-CCI-1+C
仕様 1mm間隔×6本切込用(25マス)
大きさ・重さ 約60×70×6mm。約145g
在庫 標準在庫品
梱包内容 ガイド(防錆袋入)、ISOテープ1巻(25mm幅×11m/巻)、ISO適合カッター(eL-500)、取扱説明書、テープ密着力規格書(英文)
CCI-Ⅱ
対応規格 JIS K5600
モデル名称 CCI-2(シーシーアイの2)テープ・カッター付セット
商品コードNo. KE-CCI-2+C
仕様 2mm間隔×6本切込用(25マス)
大きさ・重さ 約60×70×6mm。約150g
在庫 標準在庫品
梱包内容 ガイド(防錆袋入)、ISOテープ1巻(25mm幅×11m/巻)、ISO適合カッター(eL-500)、取扱説明書、テープ密着力規格書(英文)
CCI-Ⅲ
対応規格 JIS K5600
モデル名称 CCI-3(シーシーアイの3)テープ・カッター付セット
商品コードNo. KE-CCI-3+C
仕様 3mm間隔×6本切込用(25マス)
大きさ・重さ 約60×70×6mm。約160g
在庫 準在庫品(お問合せください)
梱包内容 ガイド(防錆袋入)、ISOテープ1巻(25mm幅×11m/巻)、ISO適合カッター(eL-500)、取扱説明書、テープ密着力規格書(英文)

JIS K5600 D0202 自動車部品の塗膜通則による試験について

4.15 基盤目付着性試験方法では、JIS K5400にのっとり試験を行うように定められています。膜厚が50μm未満の場合には1mm間隔のCCJ-1、膜厚が50μm以上の場合には2mm間隔のCCJ-2が適合します(セロハン粘着テープの規定:1mm間隔時は18mm幅、2mm間隔時は24mm幅を使用)。

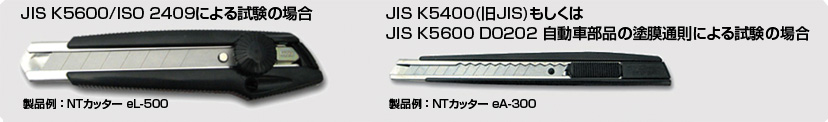

適合する市販カッターの一例

ISOテープについて

JIS K5600/ISO 2409の規格に適合した幅25mm当たり10±1Nの粘着力を持つISOテープが付属します。
商品コードNo. KT-SP3007。幅25mm×11m/巻

オプション&スペアテープについて

  • 付着強さ:10±1N/幅25mm当たり
  • 幅:25mm
  • 長さ:66m/巻
  • 材質:ポリエステル
  • 使用期限:高温高湿を避けて半年以内
  • 付着強さ:10±1N/幅25mm当たり
  • 幅:25mm
  • 長さ:11m/巻
  • 材質:ポリエステル
  • 使用期限:高温高湿を避けて半年以内
モデル名称 内容 商品コードNo.
TQC ISO付着テープ 66m 1巻。スペック表付 KT-SP3209
TQC ISO付着テープ 11m
3巻セット
3巻セット。
スペック表添付
KT-SP3010

セット内容

  • ● ガイド本体
  • ● ISOテープ(25mm幅×11m巻)
  • ● ビニルケース
  • ● 取扱説明書

校正証明書

校正証明書/Certificate of Calibration
検査成績書/Certificate of Test
