クロスカット法 新旧規格の主な違いは?

対象規格

JIS K5400-8.5 cf JIS K5600-5-6 (ISO2409)

ガイダンス:付着性-碁盤目試験
JIS K5400-8.5(JIS D0202)

1. 試験の目的

塗膜を貫通して素地面に達する切り傷を碁盤目状に付けた時の状態を観察し付着性を評価します。碁盤目テープ法ではテープを用いてはがします。(比較参照:JIS K5600 25マス)
100マスにより評価するJIS K5400では多重刃の使用を認めていません。
多重刃で100マス試験で行なった場合、JISではなくASTM規格の試験になりますのでご注意ください。

2. 準備するもの

(1)カッターナイフ

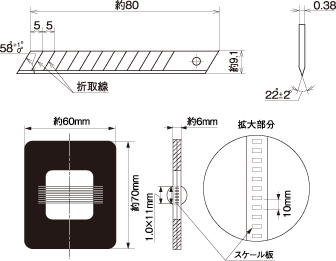

下図のカッターナイフ。ごく一般的に市販されているカッターが本規格に適合します。
※JIS K5600用の単一刃切込み工具(カッター)より細身の刃となります。

(2) カッターガイド
等間隔で切り込むためのガイドが必要です。

(3)セロハン粘着テープ (4)消しゴム
幅は18mmまたは24mm

3. カットの間隔

1mm、2mm、5mm間隔が規定されています。
JIS K5400には膜厚による使い分けの規定はありませんが、D0202では50μm未満は1mm、50μm以上は2mm間隔と規定されています。

試験の手順

  1. (1)カッターナイフの刃は常に新しいものを使用します。
  2. (2)素地まで到達する切込みを11本入れた後、90°向きを変えてさらに11本引きます。
  3. (3)カットした塗膜面に約50mm付着するようにセロハン粘着テープをはりつけ、消しゴムでこすって塗膜にテープを付着させます。
  4. (4)テープを付着させてから1~2分後にテープの端を持って塗膜面に直角に保ち、瞬間的にひきはがします。

評価方法の一例

詳細はJIS本文をご参照ください

ガイダンス:付着性-クロスカット法
JIS K5600-5-6(ISO2409)

1.試験の目的

直角の格子パターン(25マス)が塗膜に切り込まれ、素地まで貫通するときの素地からのはく離に対しての塗膜の耐性を評価します。(比較参照:JIS K5400碁盤目試験 100マス)
JISに「この方法を付着性の測定手段とみなしてはならない」と書いてあるようにあくまで良否を判定する定性的試験方法です。付着性を測定する場合には、プルオフ法をご参照ください。

2.準備するもの

(1)切込み工具
多重刃か単一刃を用います。JISに「単一刃切り込み工具はすべてのケースにとって好ましい工具である」と記されているように、単一刃のほうが汎用的に用いることができます。
[単一刃切り込み工具]
先端が右下図のようなカッターです。ごく一般的に市販されているカッターが本規格に適合しますので、刃交換のコストを考えと単一刃を用いるほうが有利です。
[多重刃切り込み工具]
1mmもしくは2mm間隔の6本の刃を持つ切り込み工具。多重刃切り込み工具は120μmを超える厚い塗膜か硬い塗膜に用います。

(2)ガイド
単一刃(市販カッターなど)を用いる場合には、等間隔で切り込むためのガイドが必要です。

(3)透明付着テープ
幅は25±1mm。

3.カットの間隔

0~60μm硬い素地の場合1mm間隔
軟らかい素地の場合2mm間隔
61~120μm硬い、軟らかい素地の両方とも2mm間隔
121~250μm硬い、軟らかい素地の両方とも3mm間隔

※250μmを超える場合にはこの規格は適用できません。単一カット方法は適用可能です。

※軟らかい素地:軟質ゴムや皮革などで、一般の樹脂塗装品は硬いものと考えるのが一般的です。

4.試験の手順

  1. (1)塗膜に対して垂直になるように刃を当てて切り込みを行ないます。
  2. (2)6本の切込みを行なったら、90°方向を変えて直行する6本の切込みを行ないます。
  3. (3)約75mmの長さにテープを取り出します。
  4. (4)テープを塗膜の格子にカットした部分に貼り、塗膜が透けて見えるようにしっかり指でテープをこすります。(下図参照)
  5. (5)付着して5分以内に60°に近い角度で、0.5~1.0秒で確実に引き離します。(下図参照)。

※軟らかい素地の場合には、付着テープは使用せず、カット面を軟らかいはけでブラッシングした後に観察して評価します。

5.評価方法

試験結果を0~5に分類します。詳細はJIS本文をご参照ください

JIS D0202 自動車部品の塗膜通則による試験の場合
4.15 碁盤目付着性試験方法では、JIS K5400にのっとり試験を行なうように定められています。膜厚が50μm未満の場合には1mm間隔のCCJ-1、膜厚が50μm以上の場合には2mm間隔のCCJ-2が適合します(セロハン粘着テープの規定:1mm間隔時は18mm幅、2mm間隔時は24mm幅を使用)
