CurveX4 Basic カーブエックス・フォー 断熱システム

断熱システムの構成

断熱システムの構成

2重の独立した断熱構造によりデータロガーを長く高温雰囲気から遮断します。

高温にさらされる続ける断熱ボックスの外板はその熱の一部を熱伝導によりボックスの内板へと伝えていきます。
その熱を内側の熱緩衝吸収材により吸収します。これにより内板温度の上昇を抑制します。

使用時には断熱ボックスが常温(内部の断熱層にたまった熱を十分に放熱させてください)であること、熱緩衝吸収材は20℃以下であることを確認し、使用を始めてください。

アウター断熱ボックス

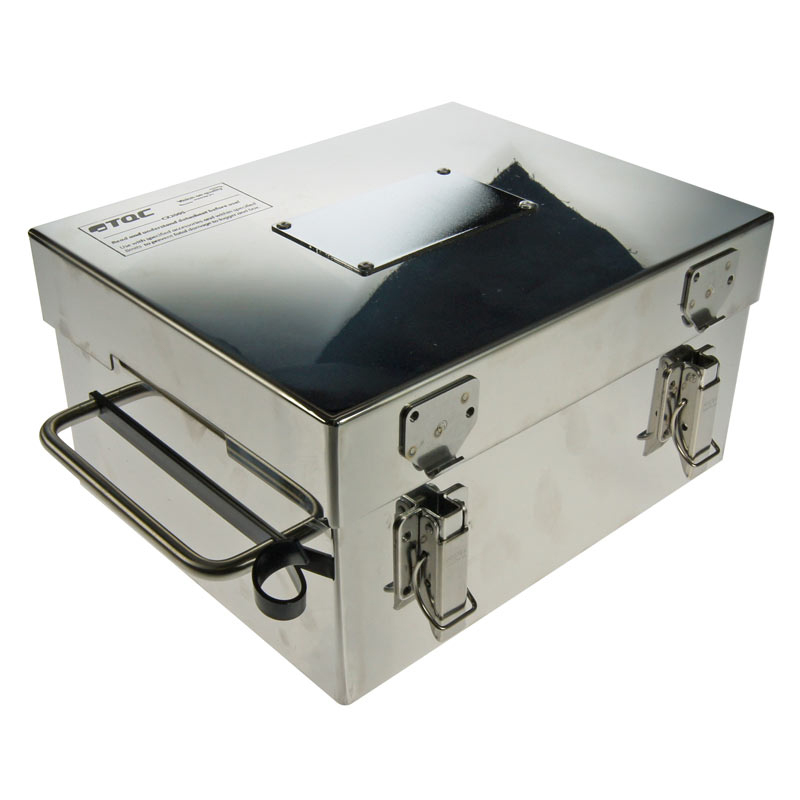

標準断熱ボックス　推奨Max温度：300℃　標準的に使用できます

製品コード 耐熱特性曲線 (温度と使用限界時間の関係※
»『断熱ボックスの温度条件』)		 特徴 仕様概要
KT-CX2005
　
KT-CX2005
　

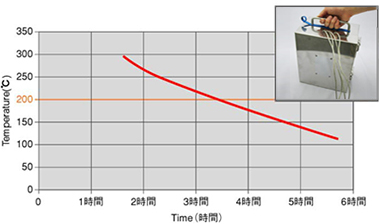

 耐熱特性曲線 標準断熱ボックスに使用しているシステムの推奨限界温度はMAX300℃です。 例えば200℃では3時間以上の使用が可能なように優れた断熱特性を発揮します。

300℃を超える条件では高温断熱ボックスをご利用ください。
大きさ：
H：140mm
L：255+ハンドル30mm
W：225+フック20mm
重さ：
約4,200g
組合せ熱シール材：
熱吸収材：KT-CX2011
お得なキット組合せ例：
● 標準セット4BA
● 標準セット4BB
● 標準セット4BC

高温断熱ボックス　推奨Max温度：500℃　300℃を超えるあるいは長時間にわたって炉内で計測する場合に適します

製品コード 耐熱特性曲線 (温度と使用限界時間の関係※
»『断熱ボックスの温度条件』)		 特徴 仕様概要
KT-CX2002
　
KT-CX2002
　

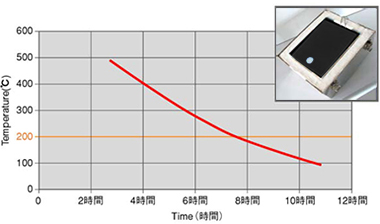

KT-CX2002		 耐熱特性曲線 例えば300℃でも５時間以上の使用が可能なように優れた断熱性能を発揮する高温対応の断熱ボックスです。 使用しているシステムの推奨限界温度はMAX500℃です。

500℃を超える場合はご相談ください。特注品での製作も可能です。
大きさ：
H：180mm
L：280+ハンドル30mm
W：230+フック20mm
重さ：
約8,000g
組合せ熱シール材：
熱吸収材：KT-CX2011
KT-CX2012
お得なキット組合せ例：
● 高温用セット4BG

高温小形断熱ボックス　推奨Max温度：500℃　300℃を超える短時間の計測に適しています

製品コード 耐熱特性曲線 (温度と使用限界時間の関係※
»『断熱ボックスの温度条件』)		 特徴 仕様概要
KT-CX2017
　
KT-CX2017
　

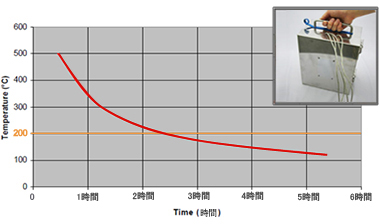

KT-CX2017		 耐熱特性曲線 KT-CX2002と基本構造は同じですが、適用範囲を拡大するるために大きさがひと回り小さくなっています。 推奨限界温度は同じくMAX500℃です。 小型化した分、使用限界時間が短くなっていますのでご注意ください(例えば200℃での使用可能時間は標準断熱ボックスよりむしろ短くなります)。

500℃を超える場合はご相談ください。特注品での製作も可能です。
大きさ：
H：140mm
L：255+ハンドル30mm
W：225+フック20mm
重さ：
約4,200g
組合せ熱シール材：
熱吸収材：KT-CX2011
お得なキット組合せ例：

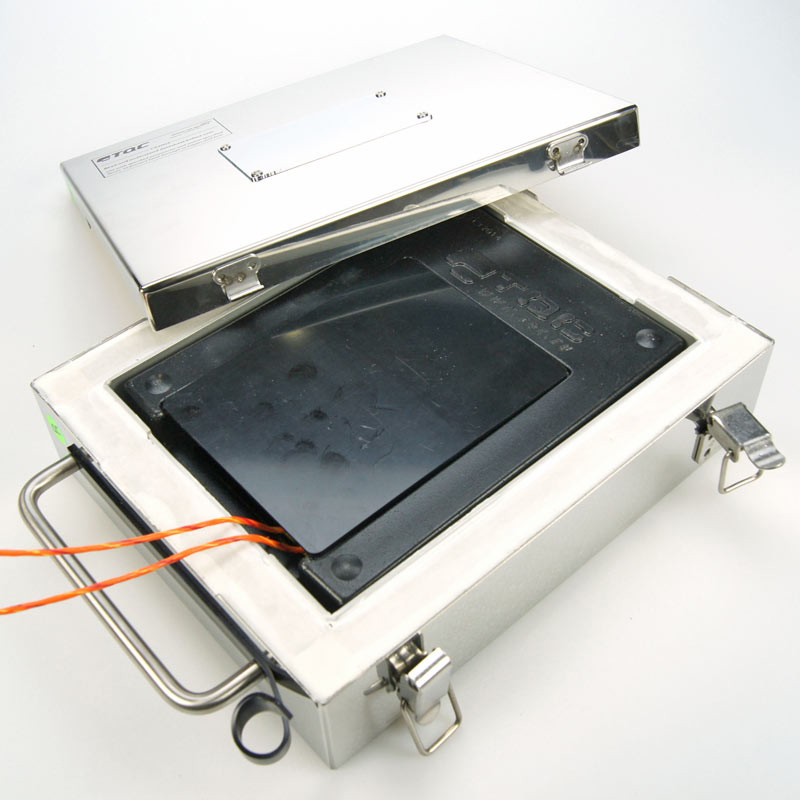

スリム型断熱ボックス　推奨Max温度：300℃　炉の出入口あるいは炉内の高さが狭い場合などに適しています

製品コード 耐熱特性曲線 (温度と使用限界時間の関係※
»『断熱ボックスの温度条件』)		 特徴 仕様概要
KT-CX2003
　
KT-CX2003
　

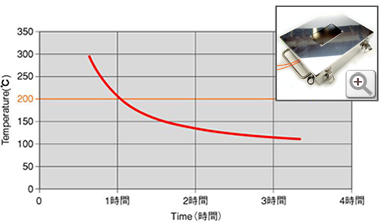

KT-CX2003		 耐熱特性曲線 cx2003 断熱ボックスの形状が扁平ですので、比較的高さのない炉内でも通過できます。 標準断熱ボックスに比較して使用可能時間が短かくなりますので、左の曲線で使用条件をお確かめください。

推奨限界温度は標準断熱ボックスと同様にMAX300℃です。
大きさ：
H：70mm
L：250+ハンドル30mm
W：200+フック20mm
重さ：
約2,650g
組合せ熱シール材：
熱吸収材：KT-CX2014
お得なキット組合せ例：
● スリム型セット4BD
● スリム型セット4BE
● スリム型セット4BF

熱緩衝吸収材

材料工学が生んだエネルギー吸収メディアと呼ばれる熱シール材です。アウター断熱ボックス内に伝導してくる熱を吸収しCURVEXに伝わる温度を一定以下に抑制します。

製品コード 製品名 仕様概要 使い方 組合せ対象
断熱ボックス

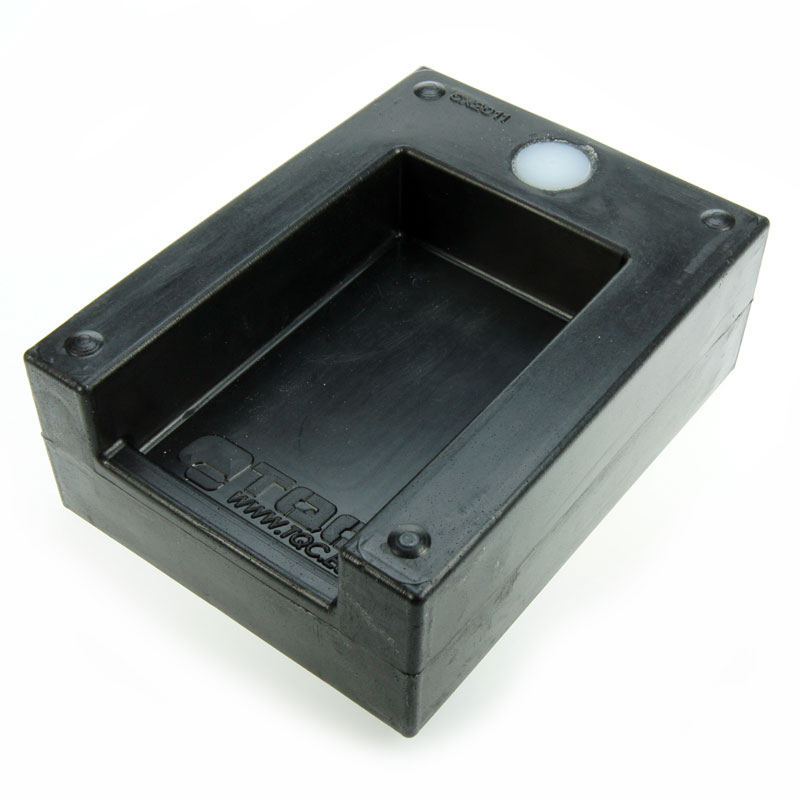

KT-CX2011
KT-CX2011		 標準熱吸収緩衝材
大きさ：
145x195x70mm
重さ ：
1,700g
 標準断熱ボックス及び高温用断熱ボックスに入れて使用します。
エネルギー吸収メディアと呼ばれる新開発の熱シール材が、時間とともにアウター断熱ボックスの内側に伝導してくる熱を吸収し、CurveX本体に伝わる温度の上昇を抑え込みます。
  • 標準断熱ボックス
    KT-CX2005
  • 高温断熱ボックス
    KT-CX2002
  • 高温小形断熱ボックス
    KT-CX2017

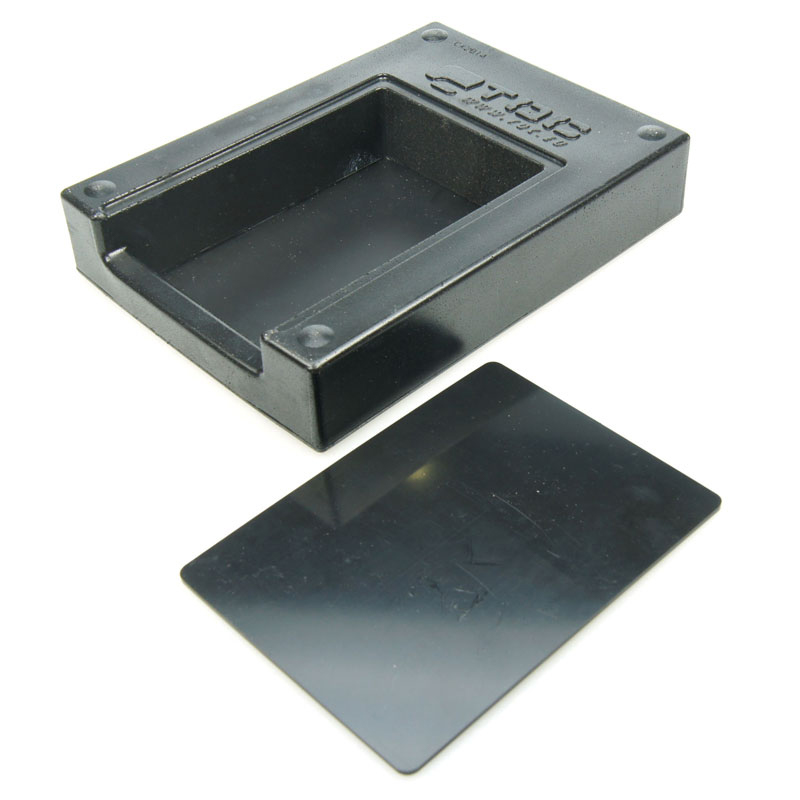

KT-CX2014
KT-CX2014		 スリム型
断熱ボックス用
熱吸収緩衝材
大きさ：
140x190x36mm
重さ ：
1,600g
 スリム型断熱ボックスに入れて使用します。 板状のものはCurveXの上を覆うようにして使用します。
  • スリム型断熱ボックス
    KT-CX2003
KT-CX2012
KT-CX2012		 高温
断熱ボックス用
熱吸収緩衝カバー
大きさ：
145x195x35mm
重さ ：
2,200g
KT-CX2012 高温(小形)断熱ボックスではこの熱吸収緩衝カバーをCurveXの上を覆うようにして使用します。 標準熱吸収緩衝材もしくはアドオンパック用熱吸収緩衝材と併用することで、CurveXの全方位にわたって熱からガードします。
  • 高温断熱ボックス
    KT-CX2002

熱吸収緩衝材の素材はポリプロピレンやPVCです。熱吸収緩衝材自体には耐熱性はありません。必ず断熱ボックスに収納してご使用ください。

ガスケット(パッキング)

アウター断熱ボックスの本体とカバー(蓋)の間に入れる耐熱パッキングです。隙間からの熱の侵入を確実にシャットアウトします。

製品コード 製品名 使い方 組合せ対象
断熱ボックス
KT-CX2071
KT-CX2071		 標準ガスケット
KT-CX2071 断熱ボックスの本体と蓋の間に隙間が生じるのを防ぐ断熱パッキングです。 プローブのケーブルはこのガスケットの上を通して 蓋を閉めてください。
  • 標準断熱ボックス
    KT-CX2005
KT-CX2001
KT-CX2070		 高温用ガスケット
KT-CX2070 断熱ボックスの本体と蓋の間に隙間が生じるのを防ぐ断熱パッキングです。 プローブのケーブルはこのガスケットの下を通して 蓋を閉めてください。
  • 高温断熱ボックス
    KT-CX2002
KT-CX2019
KT-CX2071		 高温小形用ガスケット
KT-CX2071 断熱ボックスの本体と蓋の間に隙間が生じるのを防ぐ断熱パッキングです。 プローブのケーブルはこのガスケットの上を通して 蓋を閉めてください。
  • 高温小形
    断熱ボックス
    KT-CX2017
