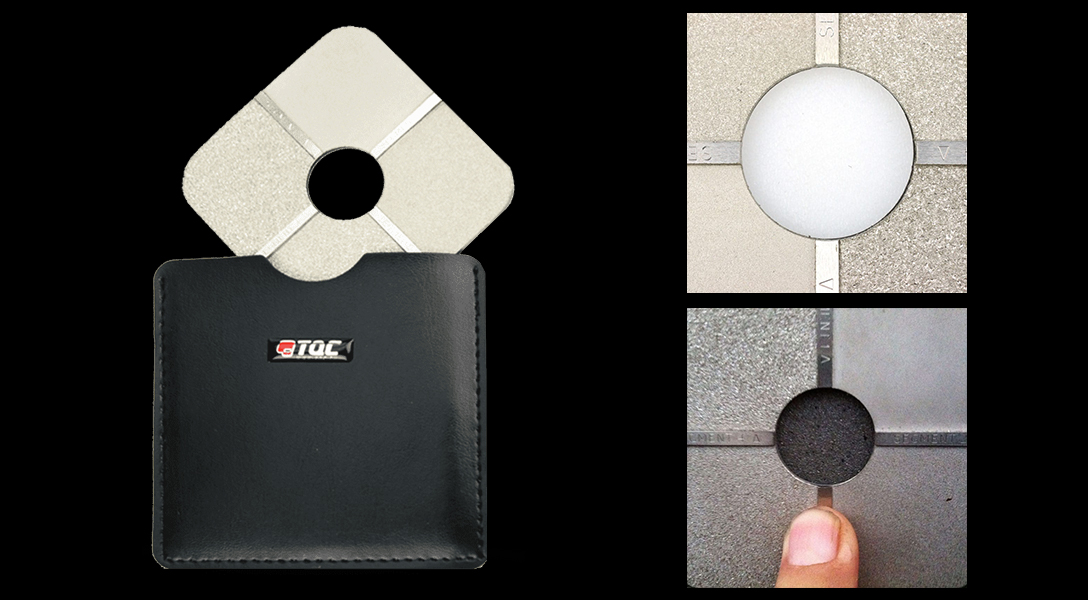

SURFACE ROUGHNESS COMPARATOR
TQC Sheenブランド ISO ブラスト比較板
ISOブラスト比較板

準拠規格

ISO 8503-1, ISO 8503-2, JIS Z0313, IMO MSC.215(82), IMO MSC.244(83), AS 3894.5, ASTM D 4417-A

特徴

  • Rubert社からのOEM供給品です。ヨーロッパメーカーブランドのブラストおよび機械加工比較見本の多くはこの分野の権威であるRubert社からのOEM供給品です。
  • 基準片は軟鋼製の原盤を耐久性・耐腐食性に優れた純度の高いニッケルに電鋳転写したものです。
  • 原盤は第3者によりISO 8503-3 (顕微鏡法)およびISO 8503-4(触針法)で検査され、面粗度はISO 8503-1 に規定する条件を満たしていることが英国Paint Research Association により確認されているものです。
  • この比較板は、Sa2.5 と Sa3 の除錆(せい)度に適合するブラスト加工面だけを比較できます。
    JIS/ISOに基づく比較を行う際には、ブラスト加工した素地面の除錆度が少なくてもSa2.5 に達していることが求められています。
    ブラストした面に残ったミルスケール、さび、塗膜、異物、目に見える油、グリースおよび泥土がSa2.5で定める程度より劣っている場合には、本規格による比較は行えません。
    詳細は、『ガイダンス:さび度と除錆度 どう違う?』よりご確認ください。

使用方法

  1. 検査対象面から埃や粉塵などを取り除きます。
  2. 比較板には2種類あります。グリッドブラスト加工面ではGタイプを、ショットブラスト加工面ではSタイプを使用します。
  3. 比較したいブラスト面が比較板の中央窓を通して見えるように、比較板をブラスト面に置きます。
  4. 比較板の粗さの異なる4つの面と順番に目視で比較します(または倍率が7倍以下の拡大鏡を使います)。
  5. 基準片のどの面の粗さが試験面と最も近いかを確認し、次の表に従って試験面の粗さを判定します。
粗さと基準片

仕様

区画番号 ISO8503-1
規格値(hy/Ry5)
ISO8503-3
顕微鏡法による計測(hy)
ISO8503-4
触針法による計測(Ry5)
μm 平均偏差 μm 平均偏差 μm 平均偏差
マスター盤ショット S101
1 23-28 33% 26.15 21.8% 24.9 9.07%
2 35-45 33% 35.65 16.1% 39.06 8.16%
3 60-80 33% 63.2 14.92% 75.19 8.0%
4 85-115 33% 96.45 17.03% 98.28 11.62%
  マスター盤グリット G201
1 23-28 33% 24.95 20.76% 26.46 11.45%
2 50-70 33% 64.3 13.14% 62.7 7.91%
3 85-115 33% 103.95 17.8% 90.8 7.09%
4 130-170 33% 153.1 16.63% 147.71 11.42%

商品コード

モデル名称 仕様・内容 商品コード
TQC Sheen ISOブラスト比較板グリット用 グリット用(粗さの値:25, 60, 100, 150μm) KT-LD2040
TQC Sheen ISOブラスト比較板ショット用 ショット用(粗さの値:25, 40, 70, 100μm) KT-LD2050

大きさと重さ:8.5×8.5×2mm、50g

校正証明書

  購入時に添付 別途費用で添付
校正証明書/Certificate of Calibration
検査成績書/Certificate of Test
