AFA-Light スペック AFA-Light

AFAとは…

Automatic Film Applicator の略で、自動塗工機を総称しています。

日本では卓上コーター、自動コーター、自動フィルムアプリケーターあるいは自動アプリケーターという名前で呼ばれることもあるようです。JISでは、自動バーコーターという名称も使われています。

走行・塗工

  • 走行速度:1 - 150 mm/s (1 mm/s 刻みで設定可能)
  • 走行精度:< 1%
  • 走行距離:250 mm / 9.84 in
  • 走行距離精度:< 1 mm
  • 塗工厚:8 mm (チャートの厚み+膜厚で 8 mm まで)
  • 塗工幅:200 mm (使用するアプリケーターにもよります)
  • チャートサイズ (本機に載せられるサイズ):216 mm × 355 mm × 高さ 8 mm (膜厚を含めた高さ)
  • 推奨バーコーター
    専用ワイヤレスバーコーター 全長250mm (有効長200mm)
  • 装着できるブロック型アプリケーター (ベーカー、バード、ドクターナイフ形などのフィルムアプリケーター)
    最大外形幅:200 mm (純正品が推奨されます。基材との接面がしっかり研磨されているアプリケーターを使用してください)
    最大高さ:40 mm (ただし当社指定のギャップ調整機能付ドクターナイフアプリケーターは使用可能です)

全長290mm(有効長230mm)のTQCワイヤ(スパイラル)バーコーターも適用可能ですが、専用ワイヤレスバーコーターが最も相性が良く優れた塗工が実現できるバーコーターとして推奨されます。

本体の仕様

  • AFA-Lightのサイズ:操作面に向かって 奥行 335 mm × 幅 400 mm × 高さ 190 mm
  • 単体重量:12.5 kg
  • 電源:入力 100 V ~ 240 V/50~60Hz ユニバーサル
  • 出力:装置側 24 V DC
  • 消費電力:最大 40 W
  • 表示部:128 × 64 ピクセルグラフィカルLCD、サイズ 70 × 40 mm、白色イルミネート

チャート固定方法

  • バキュームプレート使用時:吸引およびクランプ
  • ガラスプレート使用時:クランプ

バーコーターの固定方法

  • バーコーター固定用ウェイト
  • オプションウェイト

各プレートの仕様

ガラスプレート

  • 製品コード:KT-AB3650
  • サイズ:210 × 330 × 厚み 12 mm
  • 重量:約 2.1 kg

バキュームプレート

  • 製品コード:KT-AB3655
  • 材質:アルミ+陽極酸化皮膜処理
  • 吸引孔:φ1.3 mm、22 mm ピッチ、総数 117
  • 接続部:φ6 mm クイックジョイント

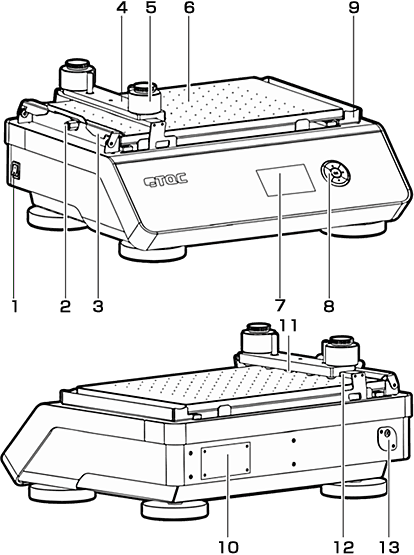

各部の名称

各部の名称
  1. 電源スイッチ
  2. バキュームチューブ接続用クイックジョイント(バキュームプレートの場合)
  3. テストチャートクランプ
  4. アプリケーター用ウェイト
  5. オプションウェイト250g(必要に応じて別途ご注文ください)
  6. バキュームプレートKT-AB3657(ガラスプレートKT-AB3670と交換して使用することが可能)
  7. ディスプレイ
  8. 5キーナビゲーションスイッチ
  9. 垂れ受け
  10. 機器ICタグ(機種識別シール)
  11. 滑り止めラバー
  12. プッシュバー
  13. 電源ソケット
