TQC Sheen/GARDCO ギャップ調整用デジタルマイクロメーター付フィルムアプリケーター

拡大画像 拡大画像 拡大画像

準拠規格

ASTM D823

ギャップと膜厚の関係について

アプリケーターの移動速度やコーティング材の流れ性にもよりますが、物理的な要因によりアプリケーターのすき間ギャップとウェット膜厚は一致しません。多くの場合ウェット膜厚はギャップのクリアランスの40~80%になります。
一般的に乾燥膜厚は溶剤や水分の蒸発等によりウェット膜厚よりさらに薄くなります。

新製品のご紹介

従来のギャップ調整用デジタル/アナログマイクロメーター付フィルムアプリケーターの課題を克服し、さらにベーカーやバードフィルムアプリケーターよりもはるかに安定した塗工性を実現したマルチアプリケーターが誕生しました。

» マルチアプリケーターのページへ

新製品『マルチアプリケーター』と従来品2種との比較
  A
マルチアプリケーター
PAT.P
Bギャップ調整用
デジタルマイクロメーター付
フィルムアプリケーター
Cギャップ調整用
アナログマイクロメーター付
フィルムアプリケーター
ギャップ調整の正確性・再現性 ×
高粘度塗工液の塗工性
中粘度塗工液の塗工性 × ×
10μm~50μmの膜厚の塗工性 × ×
厚膜の塗工性
10μm未満の薄膜の塗工性 ※1 × ×
膜厚の再現性 ×
ベーカー※2の塗工性を兼ねる × ×
バード※3の塗工性を兼ねる × ×
本体の剛性 × ×
ブレードのラインアップ
(性質の異なるブレードが選べるか)
○ 2種※4
ベーバード・ドクターブレード
×
ドクターブレード1種のみ
×
ドクターブレード1種のみ
ブレードの清掃性
価 格 Bより安い
スペアブレードの価格 BやCより安い
テフロンサイドプレートを選べる
  1. 薄膜の場合は現時点ではワイヤレスバーコーターが最も優れています。
  2. 正式にはベーカーフィルムアプリケーター。
  3. 正式にはバードフィルムアプリケーター。
  4. 10μm未満の塗膜でも安定して塗工できるブレードの開発も行っています。

特徴

  • マイクロメーターで高さを調整できるステンレス製ブレードとアルミフレームおよびクローム製ボルトと円筒でできています。
  • 高い分解能のデジタルマイクロメーターを使用していますので、正確にギャップ調整ができます。
    分解能:1μm(0.001mm) 右図の例では1.234mmのギャップ
  • 接液部はキャスティングナイフとも呼ばれているドクターナイフ形状です。

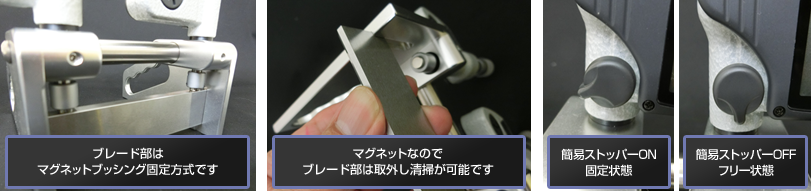

  • ブレード部は分離でき、簡単にきれいにできます。
  • 故障の原因やサビを生じるようなバネは使用されていません。
  • 簡易ストッパー付です
    不意にギャップが狂ってしまうことを抑止します。
    ※ギャップ調整の最終の微調整時に緩くストッパーを効かせながら合わせると上手に固定できます。

ギャップ調整のための可動部があるため、一体型構造が可能なギャップ固定型よりどうしても精度は劣ります。
精度の高い塗工が求められる場合には、本モデルは適切なギャップをさぐるために使用していただき、正式な塗工は調整機能の無いアプリケーターで実施されることをお勧めします。

本デジタルマイクロメーター付モデルの方は、アナログ式のマイクロメーター付モデルより、再現性のあるギャップ調整が可能で、調整作業もずっと楽です。ただし、構造的な上記の傾向はどちらも避けられませんのでご了承ください。

ご注文&価格のお問い合わせは…

お問い合わせリスト
モデル名称 ギャップμm 塗り幅 商品コードNo.
ギャップ調整デジタルマイクロメーター付フィルムアプリケーター
world request
0~6,000μm 100mm KG-DM0403
150mm KG-DM0603
200mm KG-DM0803
227mm KG-DM0903

オプションモデル

オプションで、サイドプレートをPTFEテフクロムコーティングに変更することが可能です。

テフロン®は、あらゆる固体に対する摩擦係数が最も低いものの1つであり、物質がくっつきにくい非粘着性と滑りやすい低摩擦特性をもつことから、付着した塗工液の清掃を迅速に済ませることができ、フィルムアプリケーターのスムーズな走行を実現します。

薄い基材に膜を形成する際にも適しています。テフロン®コーティングは、基材との摩擦を最小限に抑えることで、基材の破れを防ぐのに役立ちます。

※ 刃はステンレス製です。

モデル名称 ギャップμm 塗り幅 商品コードNo.
ギャップ調整デジタルマイクロメーター付フィルムアプリケーター
テフロンサイドプレートタイプ
world request
0~6,000μm 100mm KG-DM0403-TEF
150mm KG-DM0603-TEF
200mm KG-DM0803-TEF
227mm KG-DM0903-TEF

校正証明書

  購入時に添付 別途費用で添付
校正証明書/Certificate of Calibration
検査成績書/Certificate of Test
