Plastic Wet Film Comb
プラスチック製 記録保存用くし形ウェットフィルム膜厚計
記録保存用くし形ウェットフィルム膜厚計

特徴

  • プラスチック製のTQC Wet Film Combは、25~900µmのウェットフィルムの厚さを測定します。
  • 記録保存用膜厚計として設計されています。このくし形ウェットフィルム膜厚計の片面の目盛はµm単位で、反対面はミル単位になっています(1~35ミルの間で30ステップ)。
  • 1セット500枚入りです。

ガイダンス

くし形ウェットフィルム膜厚計(Comb gauge) JIS K5600-1-7(ISO2808)

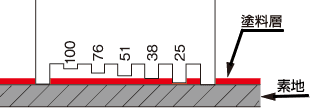

膜厚計の概要

概要

手順

  1. 膜厚計を測定作業中にズレないように、そして素地に垂直に達するように塗膜中に当てます。
  2. 膜厚計を塗膜から外して、塗膜に触れている最も短い歯がどれかを調べます。
  3. 最後に触れた歯と最初に触れなくなった歯の間にある数値を読み取ります。
  4. 塗装領域全体の代表する結果を得るためには、同じ手順で異なる場所で、少なくとも2回以上繰り返します。

準拠規格

ISO 2808-1A、 JIS K 5600-1-7、 NF T30-125

商品コード

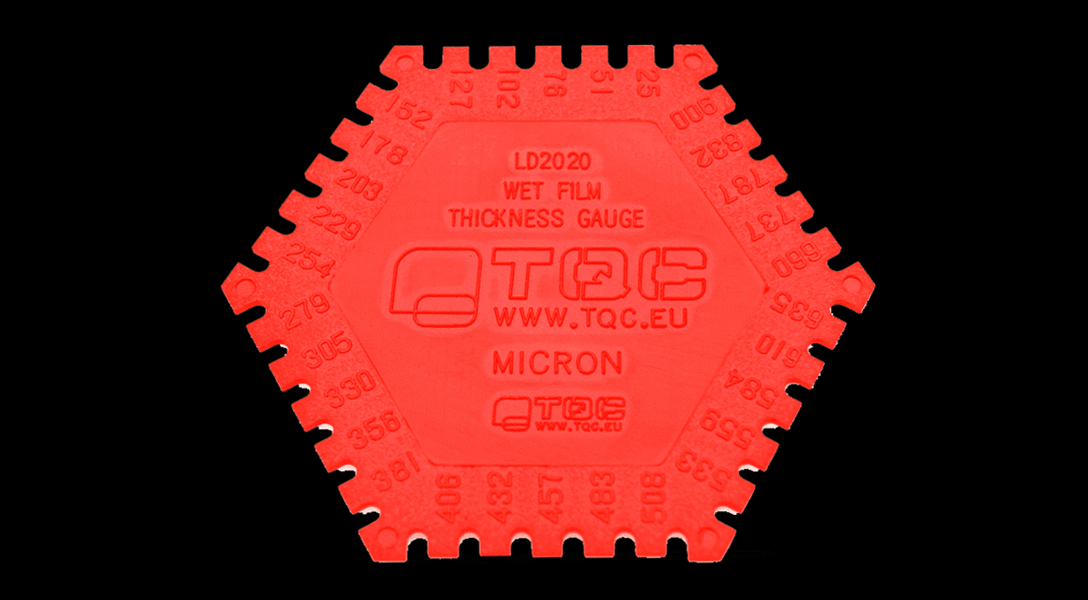

μm単位表示面
μm単位表示面
測定範囲 各辺の目盛(μm) 一辺の長さ セット枚数 商品コード
25~900μm (1)25,51,76,102,127
(2)152,178,203,229,254
(3)279,305,330,356,381
(4)406,432,457,483,508
(5)533,559,584,610,635
(6)660,737,787,832,900
32mm 500枚 KT-LD2020
ご案内
mils単位で製作したものの裏面がμm単位表示になっています。
そのため、μm単位では半端な数値となっていますのでご注意ください。
1 mil(ミル)=1/1000 inch=25.3995 μm

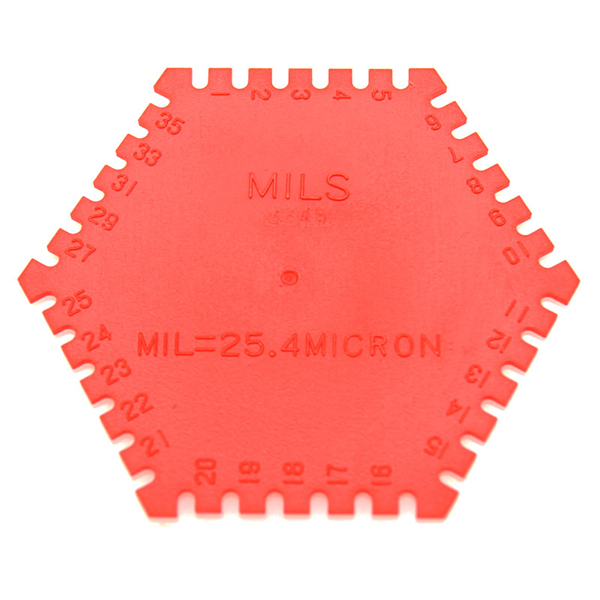

mils単位表示面
mils単位表示面

校正証明書

  購入時に添付 別途費用で添付
校正証明書/Certificate of Calibration
検査成績書/Certificate of Test
