全長400mm(有効長320mm)ワイヤレスバーコーター 標準生産品ラインアップ表
お知らせ
大幅なコスト増による価格への影響を最小限に抑えるため、M型については製造委託先であるOSPとのモデル統合を進めました。少し全長と有効長が異なることをご注意ください。
従来のM型も併売いたしますが、価格面ではOSPモデルがずっとお得です。
手で持って操作することもできますが、高性能自動塗工機(卓上自動バーコーター) AFA-Standard にジャストフィットする長さにもなっています。
高粘度で薄膜に適する傾向のある特殊なモデルV型については専用のページをご参照ください。
| 番手 | 理論 膜厚値 ※2 |
M型溝OSPモデル | M型 | ||||
|---|---|---|---|---|---|---|---|
| (inch) | mm²/mm ※1 |
製品コードNo. | mm²/mm ※1 |
製品コードNo. | 旧コードNo. | mm²/mm ※1 |
|
| #0 | 0 | 0μm | KCN-OSP-00A | ||||
| #0.6 | 1.5μm | KCN-OSP-1.5A | KCN-1M-400 | OSP-CN-01M | 0.0016 | ||
| 2μm | KCN-OSP-02A | KCN-2M-400 | 0.0019 | ||||
| #1 | 0.0027 | 3μm | KCN-OSP-03A | KCN-3M-400 | OSP-CN-03M | 0.0029 | |
| 4μm | KCN-OSP-04A | KCN-4M-400 | 0.0040 | ||||
| #2 | 0.0055 | 5μm | KCN-OSP-05A | KCN-5M-400 | OSP-CN-05M | 0.0052 | |
| 6μm | KCN-OSP-06A | KCN-6M-400 | 0.0060 | ||||
| 7μm | KCN-OSP-07A | KCN-7M-400 | 0.0072 | ||||
| #3 | 0.0082 | 8μm | KCN-OSP-08A | KCN-8M-400 | OSP-CN-08M | 0.0080 | |
| 9μm | KCN-OSP-09A | KCN-9M-400 | 0.0091 | ||||
| #4 | 0.0109 | 10μm | KCN-OSP-10A | KCN-10M-400 | OSP-CN-10M | 0.0101 | |
| 12μm | KCN-OSP-12A | KCN-12M-400 | 0.0119 | ||||
| 13μm | KCN-OSP-13A | KCN-13M-400 | 0.0130 | ||||
| #5 | 0.0136 | 14μm | － | ||||
| #6 | 0.0164 | 15μm | KCN-OSP-15A | KCN-15M-400 | OSP-CN-15M | 0.0154 | |
| 17μm | KCN-OSP-17A | KCN-17M-400 | 0.0172 | ||||
| 18μm | KCN-OSP-18A | KCN-18M-400 | 0.0187 | ||||
| #7.3 | 0.0199 | 20μm | － | KCN-20M-400 | OSP-CN-20M | 0.0206 | |
| #8 | 0.0218 | 22μm | KCN-OSP-22A | KCN-22M-400 | OSP-CN-22M | 0.0226 | |
| #9 | 0.0245 | 24μm | － | KCN-24M-400 | OSP-CN-24M | 0.0246 | |
| 25μm | KCN-OSP-25A | ||||||
| #11 | 0.0300 | 30μm | KCN-OSP-30A | KCN-30M-400 | OSP-CN-30M | 0.0300 | |
| 35μm | KCN-OSP-35A | KCN-35M-400 | 0.0354 | ||||
| #15 | 0.0409 | 40μm | － | KCN-40M-400 | OSP-CN-40M | 0.0398 | |
| 42μm | KCN-OSP-42A | KCN-42M-400 | OSP-CN-42M | 0.0419 | |||
| 44μm | KCN-44M-400 | － | 0.0438 | ||||
| 47μm | KCN-OSP-47A | ||||||
| #18 | 0.0491 | 50μm | － | KCN-50M-400 | OSP-CN-50M | 0.0489 | |
| 52μm | KCN-OSP-52A | 0.0524 | |||||
| #22 | 0.060 | 60μm | － | KCN-60M-400 | OSP-CN-60M | 0.0600 | |
| #26 | 0.0709 | 70μm | － | KCN-70M-400 | OSP-CN-70M | 0.0700 | |
| #28 | 0.0763 | 75μm | － | KCN-75M-400 | 0.0751 | ||
| #29 | 0.0790 | 80μm | KCN-OSP-80A | KCN-80M-400 | OSP-CN-80M | 0.0800 | |
| #40 | 0.1090 | 100μm | KCN-OSP-100A | KCN-100M-400 | OSP-CN-100M | 0.1003 | |
| #44 | 0.1199 | 120μm | KCN-OSP-120A | KCN-120M-400 | 0.1250 | ||
| 120μmを超えるご要望は厚膜用ラインアップをご参照ください | |||||||
| 番手 | 理論 膜厚値※2 |
M型溝OSPモデル | M型 | ||||
|---|---|---|---|---|---|---|---|
| (inch) | mm²/mm※1 | 製品コードNo. | mm²/mm※1 | 製品コードNo. | 旧コードNo. | mm²/mm※1 | |
| #0 | 0 | 0μm | KCN-OSP-00A | ||||
| #0.6 | 1.5μm | KCN-OSP-1.5A | KCN-1M-400 | OSP-CN-01M | 0.0016 | ||
| 2μm | KCN-OSP-02A | KCN-2M-400 | 0.0019 | ||||
| #1 | 0.0027 | 3μm | KCN-OSP-03A | KCN-3M-400 | OSP-CN-03M | 0.0029 | |
| 4μm | KCN-OSP-04A | KCN-4M-400 | 0.0040 | ||||
| #2 | 0.0055 | 5μm | KCN-OSP-05A | KCN-5M-400 | OSP-CN-05M | 0.0052 | |
| 6μm | KCN-OSP-06A | KCN-6M-400 | 0.0060 | ||||
| 7μm | KCN-OSP-07A | KCN-7M-400 | 0.0072 | ||||
| #3 | 0.0082 | 8μm | KCN-OSP-08A | KCN-8M-400 | OSP-CN-08M | 0.0080 | |
| 9μm | KCN-OSP-09A | KCN-9M-400 | 0.0091 | ||||
| #4 | 0.0109 | 10μm | KCN-OSP-10A | KCN-10M-400 | OSP-CN-10M | 0.0101 | |
| 12μm | KCN-OSP-12A | KCN-12M-400 | 0.0119 | ||||
| 13μm | KCN-OSP-13A | KCN-13M-400 | 0.0130 | ||||
| #5 | 0.0136 | 14μm | － | ||||
| #6 | 0.0164 | 15μm | KCN-OSP-15A | KCN-15M-400 | OSP-CN-15M | 0.0154 | |
| 17μm | KCN-OSP-17A | KCN-17M-400 | 0.0172 | ||||
| 18μm | KCN-OSP-18A | KCN-18M-400 | 0.0187 | ||||
| #7.3 | 0.0199 | 20μm | － | KCN-20M-400 | OSP-CN-20M | 0.0206 | |
| #8 | 0.0218 | 22μm | KCN-OSP-22A | KCN-22M-400 | OSP-CN-22M | 0.0226 | |
| #9 | 0.0245 | 24μm | － | KCN-24M-400 | OSP-CN-24M | 0.0246 | |
| 25μm | KCN-OSP-25A | ||||||
| #11 | 0.0300 | 30μm | KCN-OSP-30A | KCN-30M-400 | OSP-CN-30M | 0.0300 | |
| 35μm | KCN-OSP-35A | KCN-35M-400 | 0.0354 | ||||
| #15 | 0.0409 | 40μm | － | KCN-40M-400 | OSP-CN-40M | 0.0398 | |
| 42μm | KCN-OSP-42A | KCN-42M-400 | OSP-CN-42M | 0.0419 | |||
| 44μm | KCN-44M-400 | － | 0.0438 | ||||
| 47μm | KCN-OSP-47A | ||||||
| #18 | 0.0491 | 50μm | － | KCN-50M-400 | OSP-CN-50M | 0.0489 | |
| 52μm | KCN-OSP-52A | 0.0524 | |||||
| #22 | 0.060 | 60μm | － | KCN-60M-400 | OSP-CN-60M | 0.0600 | |
| #26 | 0.0709 | 70μm | － | KCN-70M-400 | OSP-CN-70M | 0.0700 | |
| #28 | 0.0763 | 75μm | － | KCN-75M-400 | 0.0751 | ||
| #29 | 0.0790 | 80μm | KCN-OSP-80A | KCN-80M-400 | OSP-CN-80M | 0.0800 | |
| #40 | 0.1090 | 100μm | KCN-OSP-100A | KCN-100M-400 | OSP-CN-100M | 0.1003 | |
| #44 | 0.1199 | 120μm | KCN-OSP-120A | KCN-120M-400 | 0.1250 | ||
| 120μmを超えるご要望は厚膜用ラインアップをご参照ください | |||||||
- 1：凹部のmm当たり断面積(塗工液が理論的に入ることができる最大断面積)
- 2：上記の凹部に100％塗工液が入り、それが塗工により100％転写された場合の理論値
ワイヤレスバーコーターは、従来のワイヤ(スパイラル)バーコーターより凹凸の形状が滑らかな理想的な形状となっているため、ワイヤ(スパイラル)バーコーターより転写率が高くなります。
凹部に塗工液が入りやすく、また円滑に排出するという特徴は、目づまりがしにくいという効果とともに、理論上の膜厚値により近づくという効果を持ちます。
■ 旧コードから新コードに移行した理由（2018年4月～）
ワイヤレスバーコーターは適用される分野が急速に高度化されています。これに応えるため凹凸分析用スタイラスの先端径を1桁小さくし大幅に精度を上げました。その結果、断面積の測定精度が大きく向上し再評価することになりました。
■ 特注品について
全長70mm程度の短いものから、全長2m未満のものまで承っております。
■ 持ち手部（装置ハンドリング部）と有効長の関係

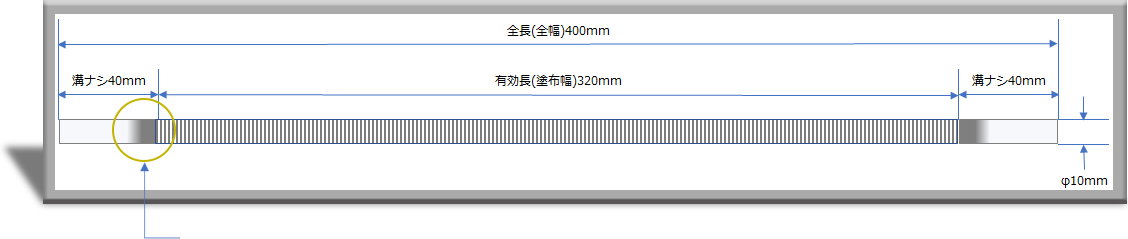

＜M型、L型、H型、V型＞

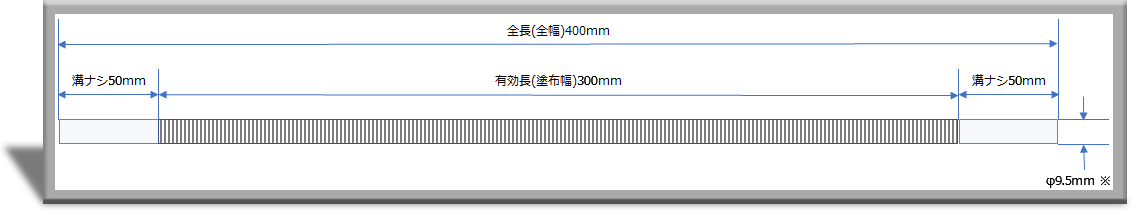

＜M型溝相当OSPモデル＞
全長250mm（有効長200mm）ワイヤレスバーコーター 標準生産品ラインアップ表
お知らせ
大幅なコスト増による価格への影響を最小限に抑えるため、M型については製造委託先であるOSPとのモデル統合を進めました。少し全長と有効長が異なることをご注意ください。
従来のM型も併売いたしますが、価格面ではOSPモデルがずっとお得です。
手で持って操作することもできますが、自動塗工機AFA-LightやALCにジャストフィットするサイズになっています※。
高粘度で薄膜に適する傾向のある特殊なモデルV型については専用のページをご参照ください。
※ AFA-LightやALCではロングモデルも装着・走行可能ですが、機器幅からだいぶはみ出します。
| 番手 | 理論 膜厚値 ※2 |
M型溝OSPモデル | M型 | ||||
|---|---|---|---|---|---|---|---|
| (inch) | mm²/mm ※1 |
製品コードNo. | mm²/mm ※1 |
製品コードNo. | 旧コードNo. | mm²/mm ※1 |
|
| #0 | 0 | 0μm | KCN-OSP-00S | ||||
| #0.6 | 1.5μm | KCN-OSP-1.5S | KCN-1M-250 | OSP-CN-01M | 0.0016 | ||
| 2μm | KCN-OSP-02S | KCN-2M-250 | 0.0019 | ||||
| #1 | 0.0027 | 3μm | KCN-OSP-03S | KCN-3M-250 | OSP-CN-03M | 0.0029 | |
| 4μm | KCN-OSP-04S | KCN-4M-250 | 0.0040 | ||||
| #2 | 0.0055 | 5μm | KCN-OSP-05S | KCN-5M-250 | OSP-CN-05M | 0.0052 | |
| 6μm | KCN-OSP-06S | KCN-6M-250 | 0.0060 | ||||
| 7μm | KCN-OSP-07S | KCN-7M-250 | 0.0072 | ||||
| #3 | 0.0082 | 8μm | KCN-OSP-08S | KCN-8M-250 | OSP-CN-08M | 0.0080 | |
| 9μm | KCN-OSP-09S | KCN-9M-250 | 0.0091 | ||||
| #4 | 0.0109 | 10μm | KCN-OSP-10S | KCN-10M-250 | OSP-CN-10M | 0.0101 | |
| 12μm | KCN-OSP-12S | KCN-12M-250 | 0.0119 | ||||
| 13μm | KCN-OSP-13S | KCN-13M-250 | 0.0130 | ||||
| #5 | 0.0136 | 14μm | － | ||||
| #6 | 0.0164 | 15μm | KCN-OSP-15S | KCN-15M-250 | OSP-CN-15M | 0.0154 | |
| 17μm | KCN-OSP-17S | KCN-17M-250 | 0.0172 | ||||
| 18μm | KCN-OSP-18S | KCN-18M-250 | 0.0187 | ||||
| #7.3 | 0.0199 | 20μm | － | KCN-20M-250 | OSP-CN-20M | 0.0206 | |
| #8 | 0.0218 | 22μm | KCN-OSP-22S | KCN-22M-250 | OSP-CN-22M | 0.0226 | |
| #9 | 0.0245 | 24μm | － | KCN-24M-250 | OSP-CN-24M | 0.0246 | |
| 25μm | KCN-OSP-25S | ||||||
| #11 | 0.0300 | 30μm | KCN-OSP-30S | KCN-30M-250 | OSP-CN-30M | 0.0300 | |
| 35μm | KCN-OSP-35S | KCN-35M-250 | 0.0354 | ||||
| #15 | 0.0409 | 40μm | － | KCN-40M-250 | OSP-CN-40M | 0.0398 | |
| 42μm | KCN-OSP-42S | KCN-42M-250 | OSP-CN-42M | 0.0419 | |||
| 44μm | KCN-44M-250 | － | 0.0438 | ||||
| 47μm | KCN-OSP-47S | ||||||
| #18 | 0.0491 | 50μm | － | KCN-50M-250 | OSP-CN-50M | 0.0489 | |
| 52μm | KCN-OSP-52S | 0.0524 | |||||
| #22 | 0.060 | 60μm | － | KCN-60M-250 | OSP-CN-60M | 0.0600 | |
| #26 | 0.0709 | 70μm | － | KCN-70M-250 | OSP-CN-70M | 0.0700 | |
| #28 | 0.0763 | 75μm | － | KCN-75M-250 | 0.0751 | ||
| #29 | 0.0790 | 80μm | KCN-OSP-80S | KCN-80M-250 | OSP-CN-80M | 0.0800 | |
| #40 | 0.1090 | 100μm | KCN-OSP-100S | KCN-100M-250 | OSP-CN-100M | 0.1003 | |
| #44 | 0.1199 | 120μm | KCN-OSP-120S | KCN-120M-250 | 0.1250 | ||
| 120μmを超えるご要望は厚膜用ラインアップをご参照ください | |||||||
| 番手 | 理論 膜厚値※2 |
M型溝OSPモデル | M型 | ||||
|---|---|---|---|---|---|---|---|
| (inch) | mm²/mm※1 | 製品コードNo. | mm²/mm※1 | 製品コードNo. | 旧コードNo. | mm²/mm※1 | |
| #0 | 0 | 0μm | KCN-OSP-00S | ||||
| #0.6 | 1.5μm | KCN-OSP-1.5S | KCN-1M-250 | OSP-CN-01M | 0.0016 | ||
| 2μm | KCN-OSP-02S | KCN-2M-250 | 0.0019 | ||||
| #1 | 0.0027 | 3μm | KCN-OSP-03S | KCN-3M-250 | OSP-CN-03M | 0.0029 | |
| 4μm | KCN-OSP-04S | KCN-4M-250 | 0.0040 | ||||
| #2 | 0.0055 | 5μm | KCN-OSP-05S | KCN-5M-250 | OSP-CN-05M | 0.0052 | |
| 6μm | KCN-OSP-06S | KCN-6M-250 | 0.0060 | ||||
| 7μm | KCN-OSP-07S | KCN-7M-250 | 0.0072 | ||||
| #3 | 0.0082 | 8μm | KCN-OSP-08S | KCN-8M-250 | OSP-CN-08M | 0.0080 | |
| 9μm | KCN-OSP-09S | KCN-9M-250 | 0.0091 | ||||
| #4 | 0.0109 | 10μm | KCN-OSP-10S | KCN-10M-250 | OSP-CN-10M | 0.0101 | |
| 12μm | KCN-OSP-12S | KCN-12M-250 | 0.0119 | ||||
| 13μm | KCN-OSP-13S | KCN-13M-250 | 0.0130 | ||||
| #5 | 0.0136 | 14μm | － | ||||
| #6 | 0.0164 | 15μm | KCN-OSP-15S | KCN-15M-250 | OSP-CN-15M | 0.0154 | |
| 17μm | KCN-OSP-17S | KCN-17M-250 | 0.0172 | ||||
| 18μm | KCN-OSP-18S | KCN-18M-250 | 0.0187 | ||||
| #7.3 | 0.0199 | 20μm | － | KCN-20M-250 | OSP-CN-20M | 0.0206 | |
| #8 | 0.0218 | 22μm | KCN-OSP-22S | KCN-22M-250 | OSP-CN-22M | 0.0226 | |
| #9 | 0.0245 | 24μm | － | KCN-24M-250 | OSP-CN-24M | 0.0246 | |
| 25μm | KCN-OSP-25S | ||||||
| #11 | 0.0300 | 30μm | KCN-OSP-30S | KCN-30M-250 | OSP-CN-30M | 0.0300 | |
| 35μm | KCN-OSP-35S | KCN-35M-250 | 0.0354 | ||||
| #15 | 0.0409 | 40μm | － | KCN-40M-250 | OSP-CN-40M | 0.0398 | |
| 42μm | KCN-OSP-42S | KCN-42M-250 | OSP-CN-42M | 0.0419 | |||
| 44μm | KCN-44M-250 | － | 0.0438 | ||||
| 47μm | KCN-OSP-47S | ||||||
| #18 | 0.0491 | 50μm | － | KCN-50M-250 | OSP-CN-50M | 0.0489 | |
| 52μm | KCN-OSP-52S | 0.0524 | |||||
| #22 | 0.060 | 60μm | － | KCN-60M-250 | OSP-CN-60M | 0.0600 | |
| #26 | 0.0709 | 70μm | － | KCN-70M-250 | OSP-CN-70M | 0.0700 | |
| #28 | 0.0763 | 75μm | － | KCN-75M-250 | 0.0751 | ||
| #29 | 0.0790 | 80μm | KCN-OSP-80S | KCN-80M-250 | OSP-CN-80M | 0.0800 | |
| #40 | 0.1090 | 100μm | KCN-OSP-100S | KCN-100M-250 | OSP-CN-100M | 0.1003 | |
| #44 | 0.1199 | 120μm | KCN-OSP-120S | KCN-120M-250 | 0.1250 | ||
| 120μmを超えるご要望は厚膜用ラインアップをご参照ください | |||||||
- 1：凹部のmm当たり断面積(塗工液が理論的に入ることができる最大断面積)
- 2：上記の凹部に100％塗工液が入り、それが塗工により100％転写された場合の理論値
ワイヤレスバーコーターは、従来のワイヤ(スパイラル)バーコーターより凹凸の形状が滑らかな理想的な形状となっているため、ワイヤ(スパイラル)バーコーターより転写率が高くなります。
凹部に塗工液が入りやすく、また円滑に排出するという特徴は、目づまりがしにくいという効果とともに、理論上の膜厚値により近づくという効果を持ちます。
■ 旧コードから新コードに移行した理由（2018年4月～）
ワイヤレスバーコーターは適用される分野が急速に高度化されています。これに応えるため凹凸分析用スタイラスの先端径を1桁小さくし大幅に精度を上げました。その結果、断面積の測定精度が大きく向上し再評価することになりました。
■ 特注品について
全長70mm程度の短いものから、全長2m未満のものまで承っております。
■ 持ち手部(装置ハンドリング部)と有効長の関係

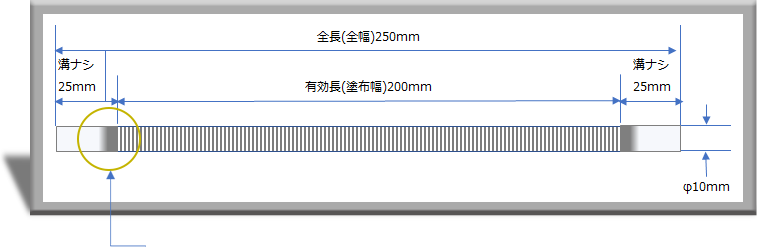

＜M型、L型、H型、V型＞

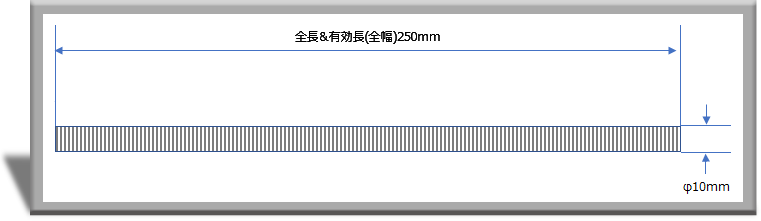

＜M型溝相当OSPモデル＞
それぞれのモデルが得意とする膜厚範囲の目安
レべリング性や乾燥性など塗工液の性状により異なりますが、一般的な傾向としてご参考にされてください。
高粘度、中粘度、低粘度の定義は業界によって違うようである。
バーコーターが扱う塗工液は塗装業界～接着業界までを包含するので、100ｍPa･sを低粘度、100以上～10,000mPa･sを中粘度、10,000mPa･s以上を高粘度として便宜上定義した。ちなみにオリーブオイルが100mPa･s程度、トマトケチャップが1,000ｍPa･s程度、はちみつが10,000 mPa･s程度である。
※：mPa･s：ミリパスカル秒
1mPa・s＝1cp
- レンタルのご案内･･･実際にお試しください
ワイヤー(スパイラル)バーコーターとは違って、ワイヤレスバーコーターでは選択肢が広がります。
最適なバーコーターが選べるという大きなメリットの反面、ワイヤー(スパイラル)バーコーターを再現しようとするM型を機械的にご選択いただけるだけでは、もったいないことになります。そこで、レンタル品を取り揃えております。ぜひ実際にお使いいただきその特徴をご確認ください。
オプション 表面処理のご案内(耐摩耗性の向上のための表面改質)
| 表面処理名 | 製品コード | 付記 |
|---|---|---|
| 硬質クロムメッキ | -HCR | |
| DLC | -DLC | Diamond-like Carbon：炭素同素体アモルファス硬質膜。硬質、潤滑性、耐摩耗性、化学的安定性に優れる |
