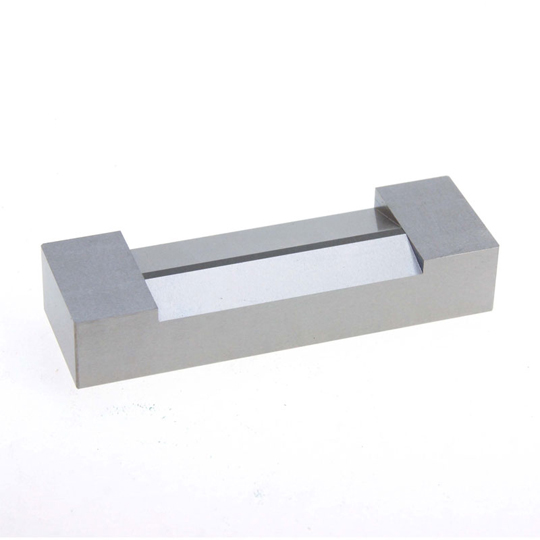

校正証明書付 バードフィルムアプリケーター(シングルギャップ)
Bird Film Applicators (Single Gap)
Baker Film Applicators

COTEC トップアプリケーターメニュー > Bird Film Applicators (Single gap) /バードフィルムアプリケーター (シングルギャップ)

適合規格

ASTM D1084

バードフィルムアプリケーターとベーカーフィルムアプリケーターの塗工の性質の違いについて

ベーカーフィルムアプリケーターは一般に低粘度~高粘度まで幅広く適用できると言われています。特に中粘度を中心に安定した塗工が実現できます。接液部が急な角度になっているバードフィルムアプリケーターは、一般に中粘度~高粘度に適し、特に高粘度や粘着性のある塗工液において安定した塗工を実現できると言われています。

両者の特徴の良いところ取りをしたベーバード接液部を持ったマルチアプリケーターも新たに開発されています。

ギャップと膜厚の関係について

アプリケーターの移動速度やコーティング材の流れ性にもよりますが、物理的な要因によりアプリケーターのすき間ギャップとウェット膜厚は一致しません。多くの場合ウェット膜厚はギャップのクリアランスの40~80%になります。

一般的に乾燥膜厚は溶剤や水分の蒸発等によりウェット膜厚よりさらに薄くなります。

材質について…高品位ステンレス材質と硬化処理

ステンレス鋼は日本メーカーの440C(マルテンサイト系ステンレス)を使用し、準真空で+1,760℃ → -70℃の熱処理を行い、HRC55(ビッカース595HV)の高硬度を得ています。高い平滑性を必要とする表面は研磨処理を施します。そして校正検査のために検査測定部に送られます。

特徴

  • 購入時に校正証明書が添付されます。
  • シングルギャップの硬質ステンレス製アプリケーターです。
  • TQC全自動アプリケーター や ALC 自動アプリケーターで使用できます。

ラインアップのご紹介

モデル名称 ギャップμm 塗布幅 商品コードNo.

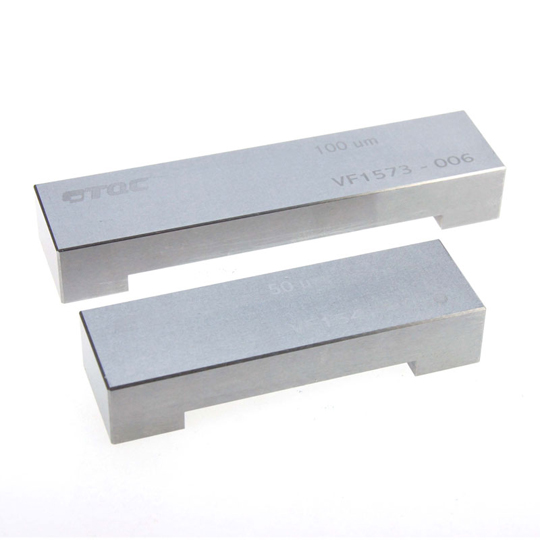

TQC シングルギャップ・バードフィルムアプリケーター 任意のギャップ 50mm KT-VF1540
50μm KT-VF1541
75μm KT-VF1542
100μm KT-VF1543
125μm KT-VF1544
150μm KT-VF1545
200μm KT-VF1546
任意のギャップ 75mm KT-VF1570
50μm KT-VF1571
75μm KT-VF1572
100μm KT-VF1573
125μm KT-VF1574
150μm KT-VF1575
200μm KT-VF1576
  • 機械的精度:3μm以内
  • 任意のギャップのご指定方法について:製作可能な最小ギャップは10μm、最大ギャップは3,000μm。
モデル名称 ギャップμm 塗布幅 商品コードNo.

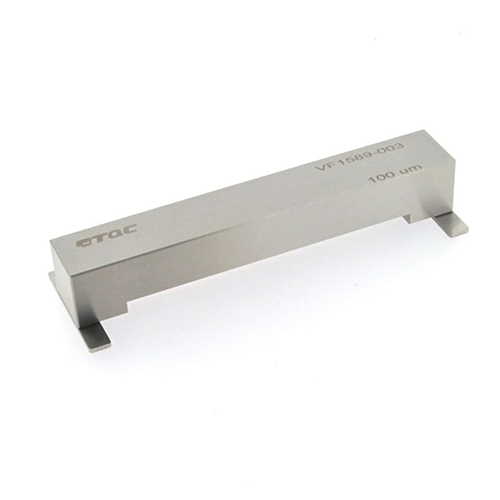

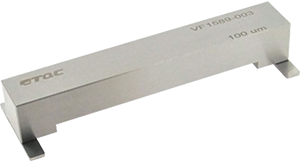

TQC シングルギャップ・バードフィルムアプリケーター

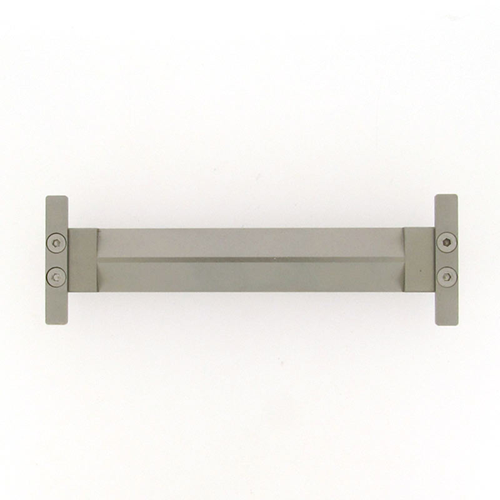

ガイドプレート付

任意のギャップ 90mm KT-VF1595
25μm KT-VF1586
50μm KT-VF1587
75μm KT-VF1588
150μm KT-VF1591
100μm KT-VF1589
200μm KT-VF1592
250μm KT-VF1593
  • 機械的精度:3μm以内
  • 任意のギャップのご指定方法について:製作可能な最小ギャップは10μm、最大ギャップは3,000μm。

校正証明書

  購入時に添付 別途費用で添付
校正証明書/Certificate of Calibration
