粘度カップ / フローカップ  DIN (ディン) カップ

COTEC トップ塗膜検査測定機器メニュー粘度 粘度カップ/フローカップ > DIN カップ

粘度の単位について

粘度のSI単位(国際基本単位)はmPa・s(ミリパスカル秒)あるいはPa・sUパスカル秒)です。伝統的な単位としてはcP(センチポアズ)が使われてきましたが、1cP=1mPa・sです。 1mPa・s= 0.001Pa・s 。粘度は例えばかき混ぜるのに必要な力のように液体中の物体の動きにくさを示しています。

動粘度のSI単位(国際基本単位)はm²/s(平方メートル毎秒)です。伝統的な単位としてはcSt(センチストークス)が使われてきましたが、1cSt=1mm²/秒です。

動粘度は、粘度と密度の比(粘度を密度で割る)で表され、動粘度v=粘度μ/密度ρ となります。液体そのものの動きにくさを示しています。

ニュートン流体と非ニュートン流体

せん断応力と速度勾配の比が時間または速度の勾配によって変化しない場合ニュートン流体で、力のかけ方で粘度は変化しないため、攪拌の影響は無視できます。

例えば検査前に攪拌した試料は攪拌していない試料より滴下時間が短くなるなど、力のかけ方によって粘度が変化したり、時間経過で変化するものは非ニュートン流体と言われ、フローカップの滴下時間には変化が生じ不確定となります。

JIS/ISOでは、『(フローカップ法による)最初の測定値と2回目の測定値の間に10%以上の差があれば、その試料は非ニュートン流体と判断され、滴下時間による管理は適切でないとする』と記載されてます。この場合は、クレブス/ストーマ―粘度計などの回転式粘度計で管理することになります。

適合規格

DIN 53211

商品ラインアップ

モデル名称 オリフィス
(Φ mm)
商品画像 適用範囲 商品コードNo.
粘度範囲
(cSt)
滴下時間
(秒)

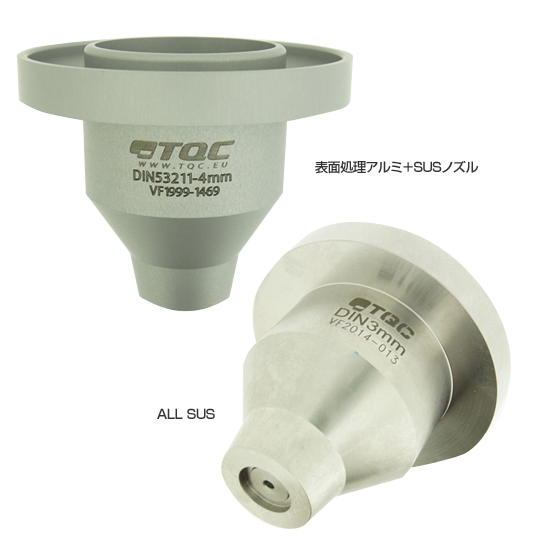

アルミ製カップ
+ステンレス製ノズル
ALLステンレス製
ディップ用DINカップNo.2 2mm KT-VF2071 KT-VF2213
ディップ用DINカップNo.3 3mm KT-VF2072
ディップ用DINカップNo.4 4mm 96~683 25~150 KT-VF2073 KT-VF2215
ディップ用DINカップNo.5 5mm KT-VF2074 KT-VF2216
ディップ用DINカップNo.6 6mm KT-VF2075 KT-VF2217
ディップ用DINカップNo.8 8mm KT-VF2077
スタンド用DINカップNo.2 2mm KT-VF2000
スタンド用DINカップNo.3 3mm KT-VF2001
スタンド用DINカップNo.4 4mm 96~683 25~150 KT-VF1999 KT-VF2015
スタンド用DINカップNo.5 5mm
スタンド用DINカップNo.6 6mm KT-VF2003
スタンド用DINカップNo.8 8mm KT-VF2004
  • アルミ製について:陽極酸化被膜(アルマイト)処理が施されています。
  • 粘度範囲、滴下時間は25℃における値です。

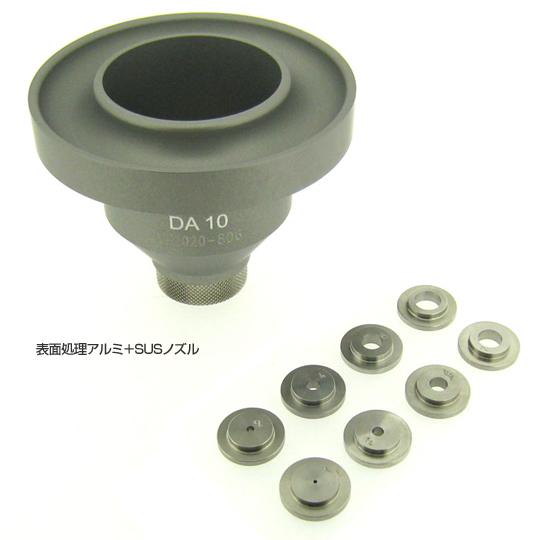

ノズル交換型スタンド用ディンカップ

カップ材質はステンレスとアルミの2種類があります。ノズル部はステンレス製のみです。

<カップ本体>

モデル名称 カップ部材質 商品コードNo.
ノズル交換型スタンド用ディンカップ本体 アルミ製 アルミ製 KT-VF2020
  • アルミ製について:陽極酸化被膜(アルマイト)処理が施されています。

<ノズル>

モデル名称 オリフィス
(Φ mm)
粘度範囲
(cSt)
滴下時間
(秒)
商品コードNo.
ノズル交換型スタンド用ディンカップ ノズルNo.1 1mm KT-VF2181
ノズル交換型スタンド用ディンカップ ノズルNo.2 2mm KT-VF2022
ノズル交換型スタンド用ディンカップ ノズルNo.3 3mm KT-VF2023
ノズル交換型スタンド用ディンカップ ノズルNo.4 4mm 96~683 25~150 KT-VF2024
ノズル交換型スタンド用ディンカップ ノズルNo.5 5mm KT-VF2025
ノズル交換型スタンド用ディンカップ ノズルNo.6 6mm KT-VF2026
ノズル交換型スタンド用ディンカップ ノズルNo.7 7mm KT-VF2027
ノズル交換型スタンド用ディンカップ ノズルNo.8 8mm KT-VF2028

校正検査について

専用のページで一覧表示していますのでご参照ください。
