COTEC トップ変身型測定器メニューポジテクター6000プローブ一覧 > KH-N90S

商品コード

商品コード
KH-N90S

仕様

項目 内容
タイプ 極小の先端で薄膜測定に最も適しているマイクロプローブです。先端は90°になっており天地(上下)の狭い箇所でも測定が可能です。
測定モード※1 N:渦電流 JIS K5600-1-7 5.5.7(2014)/ISO 2808
測定範囲 0 ~ 625μm
測定精度※2 ± (0.5μm + 1%) 0 - 100μm
± (2μm + 3%) > 100μm
測定モード
磁気誘導…鉄素地の上の非磁性皮膜。測定する皮膜の具体例としては、樹脂塗膜、インキ、金属溶射膜(アルミや亜鉛などの非磁性金属)、ラバー、ほうろう、ガラス、亜鉛メッキ(亜鉛どぶづけ)や硬質クロムメッキなど
渦電流……非磁性金属素地上の絶縁性皮膜。渦電流式膜厚計で測定する皮膜の具体例としては、樹脂塗膜、インキ、アルマイト(陽極酸化皮膜)、ラバー、ほうろう、ガラスなど。素地である非磁性金属としてはアルミやステンレスが代表例。フェライト系ステンレス(18Cr系で430、405など)は磁性を持ちます。オーステナイト系ステンレス(18-8系で 304、304L、316、316Lなど)は一般には磁性を持ちませんが、たたく、伸ばす、やすりをかける等の衝撃を加えることにより、オーステナイト組織が変態し、マルテンサイトを含む2層組織化することが知られており、このような場合には磁性を生じます。加工の度合により、磁性が発生したり、発生した磁性の強弱が生まれたりするため、そのような部位は避けて計測することが一般的な対応策となります。
測定精度
固定値+読み取り値に対する%を合わせたものとなります。例として、± (1μm + 1%) 0 - 50μm と表示されていて、読取値が40μmであった場合。
1μm + 40μm × 1%で 40μm ± 1.4μmとなります。

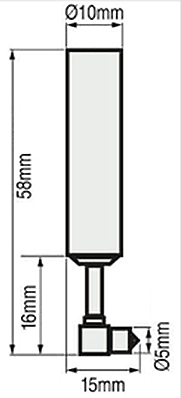

外形図 (側面図)

外形図
