TQC 船体表面粗さ計/ハルゲージ/Hull Roughness Gauge 仕様
準拠規格
英国BSRA(ビスラ)のHull Roughness Gauge の後継＆進化モデルと正式に評価を受けた※ハルゲージ(船体表面粗さ計)
Rt(50)を12点計測しMHRを求め、最終的に全体平均船体粗さ(AHR)を決定します
※2012年のSMM(隔年で開催される海運業の主要な国際的フォーラム・展示会：Hamburger)においてBSRAの後継機としてオフィシャルに紹介を受け実演を行った
BMT社と研究機関の共同研究によって誕生した粗さ計の正統な後継機として承認され2014年にはNACE防錆部門アワードにノミネートされた
PPGより同社が実施した比較テスト結果からBSRAの粗さ計と同じ計測特性を持つことが確認され後継機としてそれまでのデータを引き継げるとの見解を得た

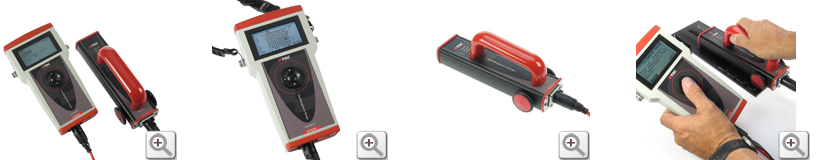

TQC HULL GAUGE ver.2
日本のお客様のご要望により、仕様の変更が加えられVer.2が誕生しました。
- ＜主な変更点＞
- 走行距離を任意に指定できるようにしました
標準規格は50mmですが、実験や狭い個所の測定も考慮して1～99mmの範囲で任意に設定ができるようにしました - 針圧を弱くしました
劣化した塗膜ばかりでなく、新たに塗装した比較的軟らかい塗膜のことも考慮して均一性を損なわない範囲で針圧を弱くしました - コントローラー専用保護カバーを作りました(オプション)
現場での作業者の方のご要望にお応えしてコントロールユニットのカバーをご用意しました
仕様
- 精度：±5μmもしくは2%の大きい方
- メニュー操作：４方向ジョグダイヤル方式(片手での操作が可能)
- メモリー容量：10,000点以上
120×MHR値×８バッチ - 測定粗さ範囲：0～3,000μm
- 単位：μm
- 走行距離：1～99mm任意(標準は50mm)
- 船体位置記憶：船舶イラスト画像により位置を指示しクリックすることで記憶
PCへの出力およびエクセルでの管理も可 - 適正センサー移動速度：50mm/秒(移動速度はセンサーユニットにLED表示)
- 電源：単3アルカリ電池×4本
- PCとの接続：USBケーブル(付属)
- 大きさと重さ
走行センサ部 ：205×80×40mm 630g
コントローラー部：205×115×40mm 350g
機器構成

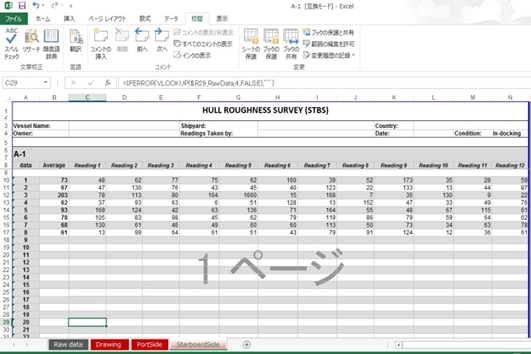

データ管理ソフト
データ管理ソフトはハルゲージにUSBメモリの形で同梱されています。
パソコンにソフトをインストールしていただき、同じく付属の専用USBケーブルでコントロールユニットと接続していただくことで、データのパソコンへのエキスポートが可能になります。データはエクセルベースのフォームに自動で転記されます。
