TQC スタンドタイプ粘度カップ(ハンドルの無いフローカップ、専用スタンドと併用してください)

準拠規格

DIN(ディン)カップ: DIN 53211
Ford(フォード)カップ: ASTM D1200
ISOカップ: ISO 2431

粘度(Viscosity)と動粘度(Kinematic Viscosity)の関係について

動粘度は、粘度と密度の比で表わされ、単位としてはSt(ストークス)もしくはm²/秒が一般に用いられます。

特徴

  • ● 測定安定性の点ではディップ形よりスタンドを用いるフローカップの方が優れます。
  • ● DIN, FORD, ISO,の各カップがラインアップされています。
  • ● 材質はステンレス製とアルミ製(カップボディーはアルミ製ですがノズル部はステンレス製)の2種類があります。
    アルミ製は陽極酸化被膜(アルマイト)処理が施されています。

ご注文&価格のお問い合わせは…

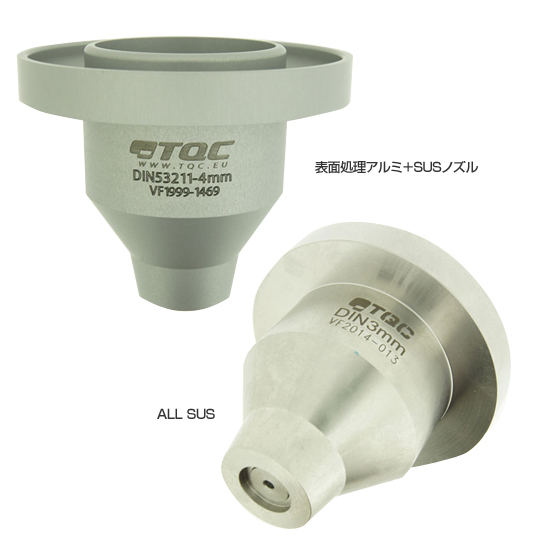

ディン(DIN)カップ

モデル名称 オリフィス
(Φ mm)
商品画像 適用範囲 商品コードNo.
粘度範囲
(cSt)
滴下時間
(秒)
アルミ ※製カップ
+ステンレス製ノズル
ALLステンレス製
スタンド用DINカップNo.2 2mm KT-VF2000
スタンド用DINカップNo.3 3mm KT-VF2001 KT-VF2014
スタンド用DINカップNo.4 4mm 96~683 25~150 KT-VF1999 KT-VF2015
スタンド用DINカップNo.5 5mm
スタンド用DINカップNo.6 6mm KT-VF2003
スタンド用DINカップNo.8 8mm KT-VF2004

※アルミ製について:陽極酸化被膜(アルマイト)処理が施されています。
※粘度範囲、滴下時間は25℃における値です。

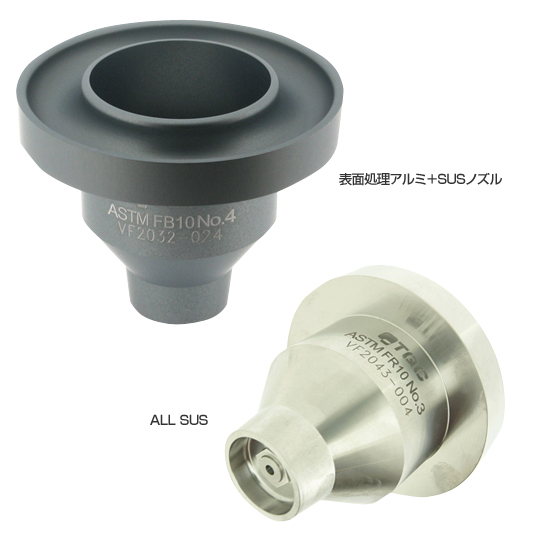

フォード(Ford)カップ

モデル名称 オリフィス
(Φ mm)
商品画像 適用範囲 商品コードNo.
粘度範囲
(cSt)
滴下時間
(秒)
アルミ ※製カップ
+ステンレス製ノズル
ALLステンレス製
スタンド用FordカップNo.1 1mm 10~35 55~100
スタンド用FordカップNo.2 2mm 25~120 40~100 KT-VF2030
スタンド用FordカップNo.3 3mm 49~220 30~100 KT-VF2031
スタンド用FordカップNo.4 4mm 70~370 30~100 KT-VF2032
スタンド用FordカップNo.5 5mm 200~1200 30~100 KT-VF2033

※アルミ製について:陽極酸化被膜(アルマイト)処理が施されています。
※粘度範囲、滴下時間は25℃における値です。

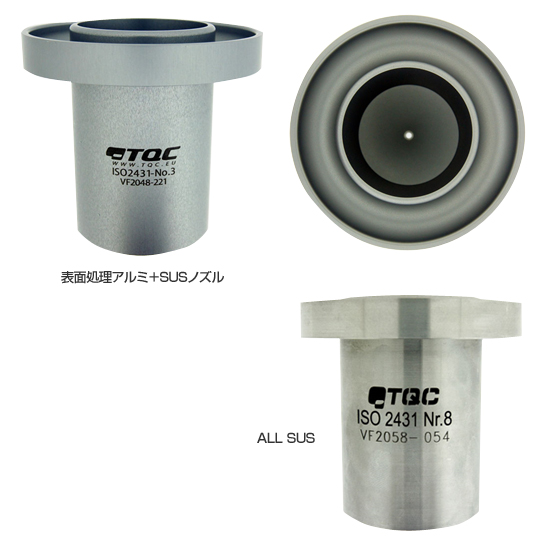

ISOカップ

モデル名称 オリフィス
(Φ mm)
商品画像 適用範囲 商品コードNo.
粘度範囲
(cSt)
滴下時間
(秒)
アルミ ※製カップ
+ステンレス製ノズル
ALLステンレス製
スタンド用ISOカップNo.2 2mm
スタンド用ISOカップNo.3 3mm 7~42 30~100 KT-VF2048
スタンド用ISOカップNo.4 4mm 34~135 30~100 KT-VF2049
スタンド用ISOカップNo.5 5mm 91~326 30~100 KT-VF2183
スタンド用ISOカップNo.6 6mm 188~684 30~100 KT-VF2050
スタンド用ISOカップNo.8 8mm 600~2000 30~100 KT-VF2051

※アルミ製について:陽極酸化被膜(アルマイト)処理が施されています。
※粘度範囲、滴下時間は25℃における値です。

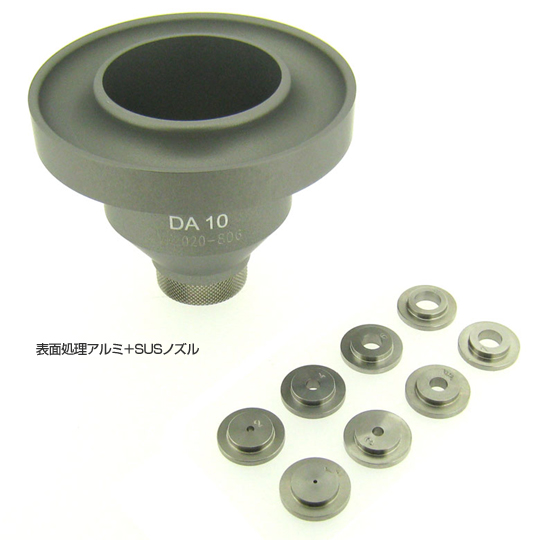

ノズル交換型スタンド用ディンカップ

カップ材質はステンレスとアルミの2種類があります。ノズル部はステンレス製のみです。

<カップ本体>

モデル名称 カップ部材質 商品コードNo.
ノズル交換型スタンド用ディンカップ本体 アルミ製 アルミ製※ KT-VF2020

※アルミ製について:陽極酸化被膜(アルマイト)処理が施されています。

<ノズル>

モデル名称 オリフィス
(Φ mm)
粘度範囲
(cSt)
滴下時間
(秒)
商品コードNo.
ノズル交換型スタンド用ディンカップ ノズルNo.1 1mm KT-VF2181
ノズル交換型スタンド用ディンカップ ノズルNo.2 2mm KT-VF2022
ノズル交換型スタンド用ディンカップ ノズルNo.3 3mm KT-VF2023
ノズル交換型スタンド用ディンカップ ノズルNo.4 4mm 96~683 25~150 KT-VF2024
ノズル交換型スタンド用ディンカップ ノズルNo.5 5mm KT-VF2025
ノズル交換型スタンド用ディンカップ ノズルNo.6 6mm KT-VF2026
ノズル交換型スタンド用ディンカップ ノズルNo.7 7mm KT-VF2027
ノズル交換型スタンド用ディンカップ ノズルNo.8 8mm KT-VF2028

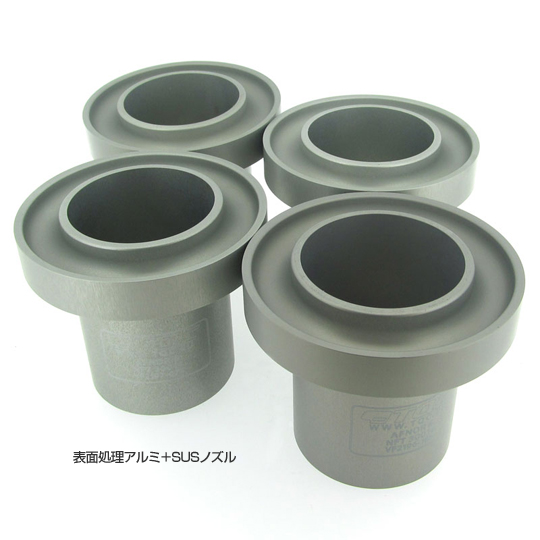

AFNORカップ

モデル名称 オリフィス
(Φ mm)
商品画像 適用範囲 商品コードNo.
粘度範囲
(cSt)
滴下時間
(秒)
アルミ ※製カップ
+ステンレス製ノズル
ALLステンレス製
スタンド用AFNORカップ 2.5       KT-VF2195
スタンド用AFNORカップ 4       KT-VF2196
スタンド用AFNORカップ 6       KT-VF2197
  • アルミ製について:陽極酸化被膜(アルマイト)処理が施されています。
  • 粘度範囲、滴下時間は25℃における値です。

校正証明書※1

購入時メーカー校正 〇 有償。英文の校正証明書(Certificate of Calibration) トレーサビリティ系統図は付きません。
購入時国内校正 〇 有償。購入時に別途費用となりますが国内検査・校正も承ります
(トレーサビリティ系統図も含まれます)
継続使用※2メーカー校正 〇 有償。英文の校正証明書(Certificate of Calibration) トレーサビリティ系統図は付きません。
継続使用※2国内校正 〇 有償。国内検査・校正も可能です(トレーサビリティ系統図も含まれます)
  1. 1. 校正証明書発行対象モデルは下表のように限定されていますのでご注意ください。
    ご購入時にオプションによりメーカー発行の校正証明書をお付けする場合はISOの要求には合致していますが英文による1枚のみです。
    日本独特の習慣と言われているトレーサビリティ系統図を含むいわゆる3点セットではありません。
    いわゆる3点セットをご要望の場合には、国内での校正をお受けいただくことになります。
    校正証明書をご入用の際には、必ず粘度カップのご発注と同時にメーカー校正か国内校正かのご指示も含めて発行のご用命をお願いいたします。後からご用命いただいた場合には海外送料が別途かかる場合がございます。納品後はどのようなケースでも継続使用の校正となりますのでご了承ください。
  2. 2. 継続使用とは…メーカーではISOの規定に基づき1年ごとの校正検査を推奨しています。
    前回の校正証明書発行日付から1年を経過しないうちに校正検査をお受けいただくことになりますが、方法はメーカー校正と国内校正の2種類があります。
    メーカー校正の場合はメーカー名で書類が発行されますが、校正証明書は英文1枚で、日本独特の習慣であるトレーサビリティ系統図を含むいわゆる3点セットではありません。国内校正に比較して納期も要します。
    国内校正は、当社が発行しますが、メーカーが指定する校正システムで実施している旨が明記されています。いわゆる3点セットとして発行されます。メーカー校正に比べて納期は5分の1程度となります。
国内校正が可能になりました。
大幅な納期短縮とコストダウンが実現できます。
詳細は、» カスタマーサポート をご覧ください。

校正証明書発行対象モデル

モデル名称 オリフィス
φ
商品コードNo.
アルミ製カップ+ステンレス製ノズル ALLステンレス製
スタンド用DINカップNo.4 4mm KT-VF1999 KT-VF2015
スタンド用FordカップNo.1 2.1mm KT-VF2029
スタンド用FordカップNo.2 2.8mm KT-VF2030
スタンド用FordカップNo.4 4.1mm KT-VF2032
スタンド用FordカップNo.5 5.8mm KT-VF2033
スタンド用ISOカップNo.3 3mm KT-VF2048
スタンド用ISOカップNo.4 4mm KT-VF2049
スタンド用ISOカップNo.5 5mm KT-VF2183
スタンド用ISOカップNo.6 6mm KT-VF2050
スタンド用ISOカップNo.8 8mm KT-VF2051 KT-VF2058
ノズル交換型スタンド用DINカップNo.4 4mm KT-VF2025(ノズル)
  • 必ずお使いのカップ本体(KT-VF2020)と一緒に検査をお受けください。
  • ※ここに記載のないモデルは、国内校正・メーカー校正を問わず発行対象外です。
