準拠規格
粗さの測定方法は厳密にISOに則って行われています。

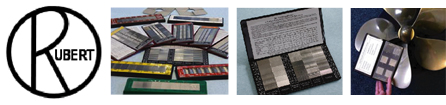

Rubert + Co. Ltd について
ブラスト比較見本板メーカーの中でおそらく世界で最も知名度が高いのは英国Rubert社でしょう。世界を代表する検査機器メーカーにOEM供給もしています。

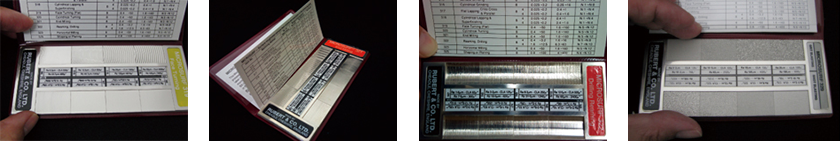

Rubert マイクロサーフシリーズ：携行用各種加工表面＆粗さ比較見本セット(軽量タイプ)／The Microsurf series of comparators
- KB-319
- KB-321
- KB-322
- KB-329
特徴
- ● 高い精度管理により製作された原盤を電鋳法により忠実に耐食性に優れたニッケル板に転写したものです。
- ● オフィスでのご使用や携行に適した軽量タイプです。
- ● 本ページの上方に掲載した100シリーズは同種の機械加工見本ですが、現場使用に適したヘビービューティーなつくりです。
ご注文＆価格のお問い合わせは…
| 機械加工方法 | 比較板数 | 表面粗さの範囲 | 商品コードNo. | |||
|---|---|---|---|---|---|---|
| Ra(μm) | Rz(μm) | 粗さ数(N) | ||||
| (表面)研削 ⁄ Surface Grinding | 8枚 | 0.025～3.2 | 0.25～16 | 1～8 | KB-315 | |
| 円筒研削 ⁄ Cylindrical grinding | 8枚 | 0.025～3.2 | 0.25～16 | 1～8 | KB-316 | |
| 平面ラップ仕上げ ⁄ Flat Lapping | 交差 ⁄ Criss-cross | 4枚 | 0.025～0.2 | 0.4～1.0 | 1～4 | KB-317 |
| 平行 ⁄ Parallel | ||||||
| 円筒ラップ仕上げ ⁄ Cylindrical lapping | 4枚 | 0.025～0.2 | 0.4～1.0 | 1～4 | KB-318 | |
| ＋超仕上げ ⁄ + superfinishing | 4枚 | 0.025～0.2 | 0.4～1.6 | 1～4 | ||
| 表面旋削 ⁄ Face turning | 8枚 | 0.4～50.0 | 1.6～160 | 5～12 | KB-319 ＞＞ | |
| 円筒旋削 ⁄ Cylindrical turning | 8枚 | 0.4～50.0 | 1.6～160 | 5～12 | KB-320 | |
| エンドミル削り ⁄ End Milling | 8枚 | 0.4～50.0 | 1.6～160 | 5～12 | KB-321 ＞＞ | |
| リーマ仕上げ ⁄ Reaming | 4枚 | 0.4～3.2 | 1.6～16 | 5～8 | KB-322 ＞＞ | |
| ドリル ⁄ drilling | 4枚 | 1.6～12.5 | 6.3～63.0 | 7～10 | ||
| 水平(横)フライス削り ⁄ Horizontal Milling | 8枚 | 0.4～50.0 | 1.6～160 | 5～12 | KB-323 ＞＞ | |
| 中削り(平削り) ⁄ Shaping (Planing) | 8枚 | 0.8～100.0 | 4.0～400.0 | 6～13 | KB-325 | |
| ベルト研削(リニッシング) ⁄ Linishing (belt sanding) | 6枚 | 0.1～3.2 | 1.0～25.0 | 3～8 | KB-326 | |
| 垂直(立て)研削(Vertical grinding) | 6枚 | 0.2～6.4 | 1.0～40.0 | 4～9 | KB-328 | |
| グリットブラスト(角ばった研削材) ⁄ Grit blasting (angular particles) |
4枚 | 3.2～25.0 | 25～160 | 1-4 (ISO 8503/1) |
KB-329 ＞＞ | |
| ショットブラスト(球状の研削材) ⁄ Shot blasting (spherical particles) |
4枚 | 3.2～18.0 | 25～100 | |||
| 放電加工 ⁄ Spark erosion (EDM) | 8枚 | 0.4～50.0 | 2.5～160 | 5～12 | KB-331 | |
| 手によるやすり仕上げ ⁄ Hand filling | 5枚 | 0.4～6.4 | 2.5～63 | 5～9 | KB-333 | |
| 鋳造 ⁄ Castings | 7枚 | 0.8～50.0 | 2.5～250 | 6～12 | KB-334 ＞＞ | |
| ホーニング ⁄ Honing | 6枚 | 0.05～1.6 | 0.25～10.0 | 2～7 | KB-335 | |
| つや出し ⁄ Polishing | 5枚 | 0.0125～0.2 | 0.25～1.6 | 0～4 | KB-336 | |
発行可能証明書
| 証明書名 | 発行費用 | 付記・注記 |
|---|---|---|
| 適合証明書Certificate of Conformity | 無償 | ご注文時にご依頼ください |
※ 規格に基づいて精巧に製作されたマスターを完全に複製したものです。規格に基づくマスターと同一の複製品であり、したがって規格に適合することを証明する「Certificate of Conformity」を Rubert社ではお客様のご希望により発行しています。

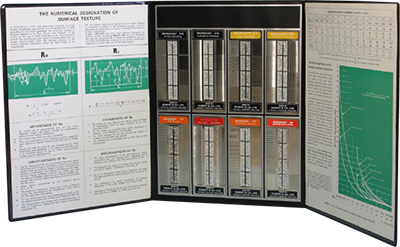

Rubert マイクロサーフ8種セット/Microsurf Wall Chart Item 314
特徴
- ● 便利なA4サイズ相当のホルダーに、お客様が任意で選んだ8種の見本板をセットしたものです。
- ● マイクロサーフ8種セットはお客様よりご注文いただいた8種の見本板を工場で台材に接着固定してから出荷しています。
いずれかの見本板をはずしたり、バラバラにしてご使用いただくことはできません。 - ● ご注文の際には、組み合わせを希望される8種の見本板を上の表から選んで、商品コードNo.でご指示ください。
ご注文＆価格のお問い合わせは…
| 商品コードNo. | 注記(お願い) |
|---|---|
| KB-314 | 上のマイクロサーフ見本板の表から、8つの商品コードNo.をご選択いただき、合わせてご指示ください。 |
発行可能証明書
| 証明書名 | 発行費用 | 付記・注記 |
|---|---|---|
| 適合証明書Certificate of Conformity | 無償 | ご注文時にご依頼ください |
※ 規格に基づいて精巧に製作されたマスターを完全に複製したものです。規格に基づくマスターと同一の複製品であり、したがって規格に適合することを証明する「Certificate of Conformity」を Rubert社ではお客様のご希望により発行しています。
Rubert 100シリーズ：各種加工表面＆粗さ比較見本板／The 100-series of comparators
- KB-119
- KB-122
- KB-123
- KB-131
特徴
- ● 高い精度管理により製作された原盤を電鋳法により忠実に耐食性に優れたニッケル板に転写したものです。
- ● 現場での使用を想定した堅牢な(ヘビービューティーな)つくりになっています。
- ● 本ページの下方に掲載したマイクロサーフシリーズは同種の機械加工見本ですが、携帯に適した軽量タイプです。
ご注文＆価格のお問い合わせは…
| 機械加工方法 | 比較板数 | 粗さの範囲 | 商品コードNo. | ||
|---|---|---|---|---|---|
| Ra(μm) | 粗さ数(N) | ||||
| 平面研削 ⁄ Surface Grinding | 8枚 | 0.025～3.2 | 1～8 | KB-115 ＞＞ | |
| 円筒研削 ⁄ Cylindrical grinding | 8枚 | 0.025～3.2 | 1～8 | KB-116 ＞＞ | |
| 平面ラップ仕上げ ⁄ Flat Lapping | 交差 ⁄ Criss-cross | 4枚 | 0.025～0.2 | 1～4 | KB-117 |
| 平行 ⁄ Parallel | 4枚 | 0.025～0.2 | 1～4 | ||
| 円筒ラップ仕上げ＋超仕上げ ⁄ Cylindrical lapping + superfinishing | 8(4＋4)枚 | 0.025～3.2 | 1～8 | KB-118 | |
| 旋削 ⁄ Face turning | 8枚 | 0.4～50.0 | 5～12 | KB-119 ＞＞ | |
| 円筒旋削 ⁄ Cylindrical turning | 8枚 | 0.4～50.0 | 5～12 | KB-120 | |
| エンドミル削り ⁄ End Milling | 8枚 | 0.4～50.0 | 5～12 | KB-121 | |
| リーマ仕上げ&ドリル ⁄ Reaming and drilling | 8(4＋4)枚 | 0.4～3.2 | 5～8 | KB-122 ＞＞ | |
| 1.6～12.5 | 7～10 | ||||
| 水平(横)フライス削り ⁄ Horizontal Milling | 7枚 | 0.8～50.0 | 6～12 | KB-123 ＞＞ | |
| 中削り(平削り) ⁄ Shaping (Planing) | 7枚 | 0.8～50.0 | 6～12 | KB-125 | |
| ベルト研削(リニッシング) ⁄ Linishing (belt sanding) | 6枚 | 0.1～3.2 | 3～8 | KB-126 | |
| 垂直(立て)研削 ⁄ (Vertical grinding) | 6枚 | 0.2～6.4 | 4～9 | KB-128 | |
| グリットブラスト(角ばった研削材) ⁄ Grit blasting (angular particles) | 6枚 | 0.4～12.5 | 5～10 | KB-129 ＞＞ | |
| ショットブラスト(球状の研削材) ⁄ Shot blasting (spherical particles) | 6枚 | 0.4～12.5 | 5～10 | KB-058 | |
| 放電加工 ⁄ Spark erosion (EDM) | 7枚 | 0.4～25.0 | 5～11 | KB-131 ＞＞ | |
| 手によるやすり仕上げ ⁄ Hand filling | 5枚 | 0.4～6.4 | 5～9 | KB-133 ＞＞ | |
| 鋳造 ⁄ Castings | 7枚 | 0.8～50.0 | 6～12 | KB-134 ＞＞ | |
| ホーニング ⁄ Honing | 6枚 | 0.05～1.6 | 2～7 | KB-135 | |
| つや出し ⁄ Polishing | 5枚 | 0.0125～0.2 | 0～4 | KB-136 ＞＞ | |
発行可能証明書
| 証明書名 | 発行費用 | 付記・注記 |
|---|---|---|
| 適合証明書 Certificate of Conformity | 無償 | ご注文時にご依頼ください |
※ 規格に基づいて精巧に製作されたマスターを完全に複製したものです。規格に基づくマスターと同一の複製品であり、したがって規格に適合することを証明する「Certificate of Conformity」を Rubert社ではお客様のご希望により発行しています。
