453

453

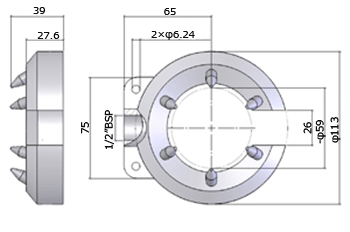

寸法図

●供給圧力と消費空気量&噴射力の関係

圧力 (KPa) 200 400 600 800 1000
噴出し力 (N) 8.4 15.6 24 30.6 37.8
空気消費量 (Nm³/h) 55.8 91.8 136.8 178.8 220.8
騒音 (dB(A)) 82 87.8 92 95.9 98.5

※騒音値:距離1mでの測定値です

●最高使用圧力

1.0MPa:これを超える圧力では使用しないでください。


454

454

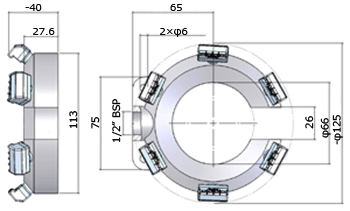

寸法図

●供給圧力と消費空気量&噴射力の関係

圧力 (KPa) 200 400 600 800 1000
噴出し力 (N) 6.3 13.1 19.4 25.7 33
空気消費量 (Nm³/h) 50.7 87.4 128 167 205.9
騒音 (dB(A)) 78.9 85.2 89.7 92.2 94.4

※騒音値:距離1mでの測定値です

●最高使用圧力

1.0MPa:これを超える圧力では使用しないでください。


455 のテクニカルデータ

455

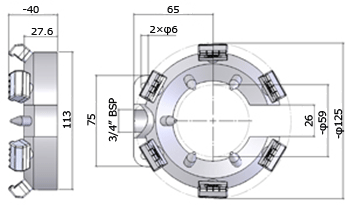

寸法図

●供給圧力と消費空気量&噴射力の関係

圧力 (KPa) 200 400 600 800 1000
噴出し力 (N) 14.7 28.7 43.4 56.3 70.8
空気消費量 (Nm³/h) 106.5 179.2 264.8 345.8 426.7
騒音 (dB(A)) 86 91.8 96 99.9 102.5

※騒音値:距離1mでの測定値です

●最高使用圧力

1.0MPa:これを超える圧力では使用しないでください。
