前方45°円環型拡散ノズル 915
| コードNo. | AT-915 |
| ブローパターン | 特種：前方45°円環型拡散ノズル |
| ブロー力 | 5.5N 詳細は右下表 |
| 空気消費量 | 38Nm³/時間(≒6,337リットル/分) |
| 騒音レベル | 86dB(A) |
| 材質 | ステンレス |
| 接続サイズ | 1/4"(2分)メス平行ネジ |
| 対象管内径 | 1"(25mm)～4"(100mm) |
| 最適ブロー限界距離 | 150mm |
| 大きさ | φ20×長さ27ｍｍ。20g |
| 最高使用圧力 | 1.0MPa |
| 最高使用温度 | 400℃ |
- ※ 性能データは500KPa時のものです。
- ※ 最高圧力を超える条件では使用しないでください。

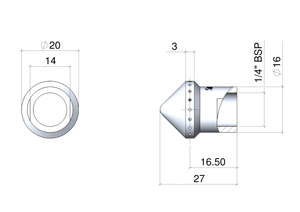

寸法に関するデータ
重さ：約20g |
供給圧力と空気消費量＆噴射力の関係
圧力
(KPa) | 200 | 400 | 600 | 800 | 1000 |
噴射力
(N) | 2.0 | 4.1 | 6.6 | 8.9 | 11.1 |
流量
Nm³/h | 20.5 | 33.5 | 44.5 | 56.2 | 67.9 |
騒音
dB(A) | 79.4 | 84.6 | 88.3 | 91.1 | 92.6 |
|
- ※ 騒音値について
距離1mでの測定値です。
- ※ 噴射力について
345×310mmの平面を持つはかりを200mmの
距離に置いて測定したものです。
|
90°円環型拡散ノズル 915-90
| コードNo. | AT-915-90 |
| ブローパターン | 特種：90°(真横)円環型拡散ノズル |
| ブロー力 | 5.5N 詳細は右下表 |
| 空気消費量 | 38Nm³/時間(≒6,337リットル/分) |
| 騒音レベル | 86dB(A) |
| 材質 | ステンレス |
| 接続サイズ | 1/4"(2分)メス平行ネジ |
| 対象管内径 | 1"(25mm)～4"(100mm) |
| 最適ブロー限界距離 | 150mm |
| 大きさ | φ20×長さ27ｍｍ。20g |
| 最高使用圧力 | 1.0MPa |
| 最高使用温度 | 400℃ |
- ※ 性能データは500KPa時のものです。
- ※ 最高圧力を超える条件では使用しないでください。
供給圧力と空気消費量＆噴射力の関係
圧力
(KPa) | 200 | 400 | 600 | 800 | 1000 |
噴射力
(N) | 2.0 | 4.1 | 6.6 | 8.9 | 11.1 |
流量
Nm³/h | 20.5 | 33.5 | 44.5 | 56.2 | 67.9 |
騒音
dB(A) | 79.4 | 84.6 | 88.3 | 91.1 | 92.6 |
|
- ※ 騒音値について
距離1mでの測定値です。
- ※ 噴射力について
345×310mmの平面を持つはかりを200mmの
距離に置いて測定したものです。
|
90°円環型拡散ノズル 915-135
| コードNo. | AT-915-135 |
| ブローパターン | 特種：135°円環型拡散ノズル
(バックブロー) |
| ブロー力 | 5.5N 詳細は右下表 |
| 空気消費量 | 38Nm³/時間(≒6,337リットル/分) |
| 騒音レベル | 86dB(A) |
| 材質 | ステンレス |
| 接続サイズ | 1/4"(2分)メス平行ネジ |
| 対象管内径 | 1"(25mm)～4"(100mm) |
| 最適ブロー限界距離 | 150mm |
| 大きさ | φ20×長さ27ｍｍ。20g |
| 最高使用圧力 | 1.0MPa |
| 最高使用温度 | 400℃ |
- ※ 性能データは500KPa時のものです。
- ※ 最高圧力を超える条件では使用しないでください。
供給圧力と空気消費量＆噴射力の関係
圧力
(KPa) | 200 | 400 | 600 | 800 | 1000 |
噴射力
(N) | 2.0 | 4.1 | 6.6 | 8.9 | 11.1 |
流量
Nm³/h | 20.5 | 33.5 | 44.5 | 56.2 | 67.9 |
騒音
dB(A) | 79.4 | 84.6 | 88.3 | 91.1 | 92.6 |
|
- ※ 騒音値について
距離1mでの測定値です。
- ※ 噴射力について
345×310mmの平面を持つはかりを200mmの
距離に置いて測定したものです。
|
