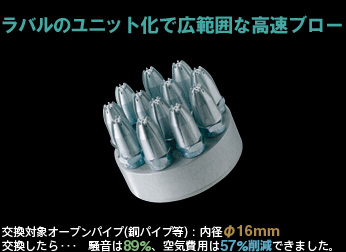

【ラバルのユニット化で広範囲な高速ブロー】内径Φ16mm、騒音89%・空気費用57%削減
コードNo.AT-412L
ブローパターンラウンド(円形)広角高速
距離300mm時 形状φ325mm　詳細は下表
距離300mm時 風速風速77m/秒　詳細は下表
ブロー力40.8N　詳細は下表
空気消費量204Nm3/時間(≒3,400 L/分)
騒音レベル88dB(A)
材質亜鉛(ノズル)、アルミ(ベース)
接続サイズ3/4"(6分)メス平行ネジ
大きさφ92×長さ66.7mm。
付記

※性能データは500KPa時のものです


エアーノズルトータルサポート ＞ ラウンド(円形)にブローする ＞ 6N超 強力 ＞ 412L

比較チャート



材質と取付部ネジサイズ
噴射力
N
ブローパターンと風速

データは500KPa時です
パターンと風速は距離300mm時

715C

コードNo.：AT-715C
ステンレス　接続：6分メス
45.0
N		 AT-715C 311
Nm3/h
円形φ280mm  51m/秒

715L

コードNo.：AT-715L
ステンレス　接続：6分メス
54.0
N		 AT-715L 312
Nm3/h
円形φ280mm  103m/秒

720

コードNo.：AT-720
ステンレス　接続：1"メス
68.0
N		 AT-720 420
Nm3/h
円形φ370mm  48m/秒















412L

コードNo.：AT-412L
亜鉛　接続：6分メス
40.8
N		 AT-412L 204
Nm3/h
円形φ325mm  77m/秒















705L

コードNo.：AT-705L
ステンレス　接続：4分メス
17.0
N		 AT-705L 95
Nm3/h
円形φ235mm  76m/秒

707L

コードNo.：AT-707L
ステンレス　接続：4分メス
21.0
N		 AT-707L 120
Nm3/h
円形φ235mm  76m/秒

407L

コードNo.：AT-407L
亜鉛　接続：4分メス
23.8
N		 AT-407L 119
Nm3/h
円形φ260mm  75m/秒
もっと強力に
接続違い 材質違い
もっと省エネに
▲ページTOPへ

応用例

1112L

コードNo.：AT-1112L
ブローイングツール1112L
AT-1112L
ON/OFFボタン付

1212L

コードNo.：AT-1212L
ブローイングツール1212L
AT-1212L
ボールバルブ付

テクニカルデータ

寸法に関するデータ

寸法図

重さ：約936g

供給圧力と空気消費量＆噴射力の関係

圧力
(KPa)		2004006008001000
噴射力
(N)		16.331.748.560.474.2
流量
Nm3/h		97.7167.8236.8313.2386.9
騒音
dB(A)		80.886.389.593.896.8
  • ※ 騒音値について
    距離1mでの測定値です。
  • ※ 噴射力について
    345×310mmの平面を持つはかりを200mmの
    距離に置いて測定したものです。

距離とブローパターンおよび風速の関係

(単位：mm)

距離50100200300400500
直径127165245325405485
長径――――――
短径――――――
風速
m/秒		253203104775550

※データは500KPa時のものです

＜直径について＞＜長径と短径について＞
ラウンド(円形)パターンフラットパターン


ご使用条件

  • 最高圧力：1.0MPa（これを超える圧力ではぜったいに使用しないでください）
  • 使用可能温度：-20℃～＋70℃
