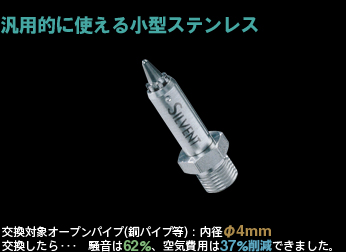

【汎用的に使える小型ステンレス】内径Φ4mm、騒音62%・空気費用37%削減
コードNo.AT-011
ブローパターンラウンド(円形)集中
距離300mm時 形状φ114mm　詳細は下表
距離300mm時 風速風速39m/秒　詳細は下表
ブロー力3.2N　詳細は下表
空気消費量19Nm3/時間(≒316.7 L/分)
騒音レベル81dB(A)
材質ステンレス
接続サイズ1/8"(1分)オス平行ネジ
大きさ 12 (六角)×長さ39.5mm。10g
付記

※性能データは500KPa時のものです


比較チャート



材質と取付部ネジサイズ
噴射力
N
ブローパターンと風速

データは500KPa時です
パターンと風速は距離300mm時

701

コードNo.：AT-701
ステンレス　接続：2分メス
3.2
N		 AT-701 21
Nm3/h
円形φ235mm  39m/秒

209L-S

コードNo.：AT-209L-S
ステンレス　接続：2分オス
3.4
N		 AT-209L-S 21
Nm3/h
円形φ165mm  79m/秒

700M

コードNo.：AT-700M
ステンレス　接続：1分メス
4.2
N		 AT-700M 25
Nm3/h
円形φ190mm  40m/秒

0071

コードNo.：AT-0071
ステンレス　接続：M7メス
3.2
N		 AT-0071 19
Nm3/h
モデル011と同一

0073

コードNo.：AT-0073
ステンレス　接続：M7オス
3.2
N		 AT-0073 19
Nm3/h
モデル011と同一

011

コードNo.：AT-011
ステンレス　接続：1分オス
3.2
N		 AT-011 19
Nm3/h
円形φ114mm  39m/秒

512(511)

コードNo.：AT-512(511)
亜鉛　接続：1分オス
3.2
N		 AT-512 19
Nm3/h
円形φ114mm  39m/秒

811

コードNo.：AT-811
PEEK樹脂　接続：1分オス
2.7
N		 AT-811 15.2
Nm3/h
円形φ114mm  40m/秒

MJ4

コードNo.：AT-MJ4
ステンレス 接続：M4オス
0.9
N		 AT-MJ4 4
Nm3/h
円形φ65mm  40m/秒

MJ5

コードNo.：AT-MJ5
ステンレス　接続：M5オス
1.8
N		 AT-MJ5 10
Nm3/h
円形φ80mm  41m/秒

MJ6

コードNo.：AT-MJ6
ステンレス　接続：M6オス
2.5
N		 AT-MJ6 14
Nm3/h
円形φ95mm  41m/秒
もっと強力に
接続違い 材質違い
もっと省エネに
▲ページTOPへ

応用例

007-S

コードNo.：AT-007-S
ブローガン　007-S
AT-007-S
ガン本体：007シリーズ

500-S

コードNo.：AT-500-S
ブローガン　500-S
AT-500-S
ガン本体：500シリーズ

テクニカルデータ

寸法に関するデータ

寸法図

重さ：約10g

供給圧力と空気消費量＆噴射力の関係

圧力
(KPa)		2004006008001000
噴射力
(N)		1.42.84.15.57.0
流量
Nm3/h		9.515.522.529.536.0
騒音
dB(A)		72.077.580.785.088.0
  • ※ 騒音値について
    距離1mでの測定値です。
  • ※ 噴射力について
    345×310mmの平面を持つはかりを200mmの
    距離に置いて測定したものです。

距離とブローパターンおよび風速の関係

(単位：mm)

距離50100200300400500
直径243880114156194
長径――――――
短径――――――
風速
m/秒		12210256393532

※データは500KPa時のものです

＜直径について＞＜長径と短径について＞
ラウンド(円形)パターンフラットパターン


ご使用条件

  • 最高圧力：1.0MPa（これを超える圧力ではぜったいに使用しないでください）
  • 使用可能温度：-20℃～＋400℃
