TQC CURVE-X2 特殊高温用断熱ボックス

特殊なオーダーメード断熱ボックスのご案内

オーダーメードのCURVE-X2用特殊l高温断熱ボックスも製作しております。

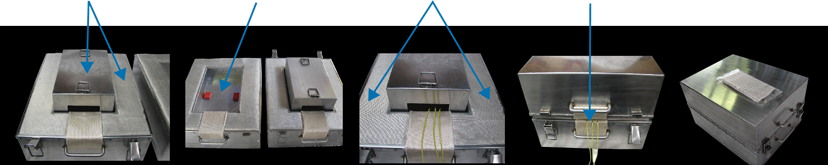

基本構造は下図のような特殊な2重構造となります。

  • ※ CURVE-X以外のデータロガーは使用できません。
    CURVE-Xの形状と内部設計に合わせた温度シミュレーションにより断熱ボックスの設計を行なっています。
  • ダブルバリア(2重ボックス)システム
  • インナーボックスはアウターボックスと直接触れないフロート構造
  • セラミックス素材を応用した特種素材を応用
  • ケーブル通過部は耐熱1,000℃の特種クロスで保護
  • きわめて高い耐熱性を発揮しながらもコンパクト

製作例のご紹介

製作した特注断熱ボックスの一例をご紹介します。
大きさには断熱ボックスを持つためのハンドルの寸法は含まれていません。約70mmが加わります。

  • ※ CURVE-X以外のデータロガーは使用できません。
    CURVE-Xの形状と内部設計に合わせた温度シミュレーションにより断熱ボックスの設計を行なっています。
  • ※ 必ず内側熱吸収ボックスは20℃以下、外側ボックスは25℃以下にしてからご使用を開始してください。
  • ※ ご依頼に当たっては同様の条件であっても、「炉のご使用条件ご記入シート」に記載の上ご依頼をください。
  • ※ お見積はデータロガーCURVE-X込でご依頼いただくか、ご使用中のCURVE-XのシリアルNo.を記載の上ご依頼ください。
  • ※ 改善や内部素材の変更等により、形状や寸法は予告なく変更をさせていただくことがあります。ご了承ください。
  • ● ご使用条件:500℃×24時間
    断熱ボックス 重量:約53.5kg 大きさ:約425×520×470mm
    特注断熱ボックス製品No.:KT-HTB40665/1
  • ● ご使用条件:620℃×90分
    断熱ボックス 重量:約16.3kg 大きさ:約145×475×320mm
    特注断熱ボックス製品No.:KT-HTB40708/2
  • ● ご使用条件:340℃×11時間30分
    断熱ボックス 重量:約24.5kg 大きさ:約300×475×370mm
    特注断熱ボックス製品No.:KT-HTB40864/1(アドオンパック付12チャンネル用)
  • ● ご使用条件:560℃×6時間40分 高風速6~7m/s循環炉
    断熱ボックス 重量:約23.5kg 大きさ:約300×470×370mm
    特注断熱ボックス製品No.:HTB40877/1
  • ● ご使用条件:300℃×2時間50分
    断熱ボックス 重量:約17.8kg 大きさ:約100×420(ハンドル込)×400mm
    特注断熱ボックス製品No.:HTB41187/1
    ※ボックス高さを120mm以内にしたいというご要望にお応えして製作
  • ● ご使用条件:300℃×2時間10分
    断熱ボックス 重量:約14.3kg 大きさ:約130×445(ハンドル込)×290mm
    特注断熱ボックス製品No.:HTB 41187/1
  • ● ご使用条件:200℃×9時間
    断熱ボックス 重量:約12.9kg 大きさ:約150×300×300mm
    特注断熱ボックス製品No.:
  • ● ご使用条件:350℃×14時間 高風速10m/s循環炉
    断熱ボックス 重量:約32.5kg 大きさ:約320×575×420mm
    特注断熱ボックス製品No.:KT-HTB41564/1
  • ● ご使用条件:570℃×4時間10分 窒素雰囲気炉
    断熱ボックス 重量:約20.3kg 大きさ:約250×400×320mm
    特注断熱ボックス製品No.:
  • ● ご使用条件:600℃×4時間
    断熱ボックス 重量:約23.3kg 大きさ:約290×475×370mm
    特注断熱ボックス製品No.:HTB41585/1
  • ● ご使用条件:200℃×8時間20分
    断熱ボックス 重量:約14.3kg 大きさ:約150×310×310mm
    特注断熱ボックス製品No.:KT-HTB41716/1-NAK
  • ● ご使用条件:450℃×5時間
    断熱ボックス 重量:約14.8kg 大きさ:約200×442×300mm
    特注断熱ボックス製品No.:KT-HTB40708/3
  • ● ご使用条件:500℃×5時間→300℃×5時間20分
    断熱ボックス 重量:約28.58kg 大きさ:約450×350×280mm
    特注断熱ボックス製品No.:HTB39464/1-NKE
  • ● ご使用条件:200℃×9時間
    断熱ボックス 重量:約16.8kg 大きさ:約385×285×190mm
    特注断熱ボックス製品No.:HTB39931/1-SAG

ご連絡をお待ちしています。
