各部の名称

  • 反転表示を上へ移動したいときはホイールのこのあたりを押してください
  • 反転表示を下へ移動したいときはホイールのこのあたりを押してください
  • その機能を選択したいときやそのメニューのさらに項目を見たいときには、ホイールのSELECT(エンター)位置を押してください。

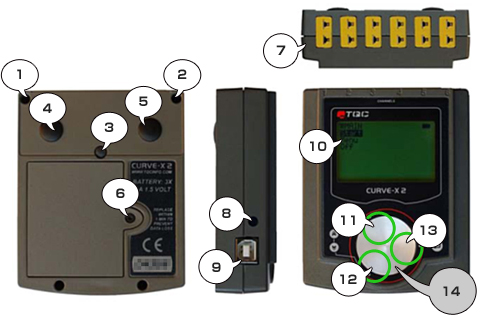

No. 内容
1 6点追加アドオンパック用 固定位置1
2 6点追加アドオンパック用 固定位置2
3 6点追加アドオンパック用 固定位置3
4 6点追加アドオンパック用 信号接続部
5 6点追加アドオンパック用 信号接続部
6 電池用カバー固定ネジ
7 熱電対コネクターNo.1~6
8 赤外線通信ポート
9 USBコネクターポート(USB差し込み口)
10 液晶画面
11 ナビゲーターホイールのアップ(上へ移動)の指示位置を示しています
12 ナビゲーターホイールのダウン(下へ移動)の指示位置を示しています
13 ナビゲーターボタンのSELECT(エンター)命令位置を示しています
14 大きなナビゲーターホイールはそれを押す位置により命令が異なります
