COTEC JISクロスカットガイド CCJ(シー・シー・ジェイ)シリーズ
準拠規格
JIS K5400
JIS K5600 D0202 自動車部品の塗膜通則
特徴

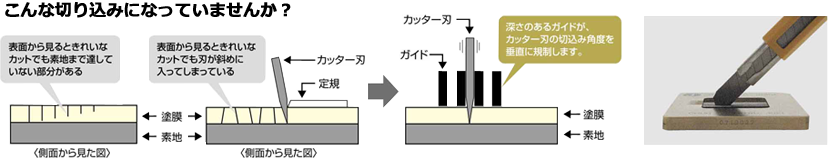

クロスカットガイド：簡単で正確・確実な試験を実現します
クロスカットガイド試験の生命線である「塗膜に対して垂直な切込みを行う」を確実にガイドします。
● 市販カッターが使用できるため刃交換費用はきわめて安価です。一般的な多重刃の100分の1以下のコストです。
ご注文はこちらから

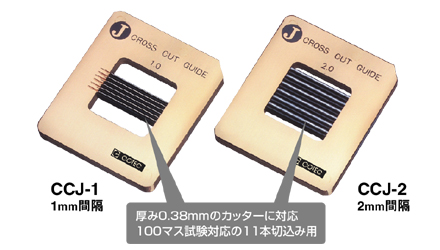

JISクロスカットガイド
| 対応規格 | JIS K5400 | 今すぐ買う（外部ECサイトへ） | |
|---|---|---|---|
| モデル名称 | CCJ-1(シーシージェイの1) |  マーケットプレイス『ツクツク!!!』 ▶▶ 『ツクツク!!!』内の該当製品へ |
|
| 商品コードNo. | KE-CCJ-1 | ||
| 仕 様 | 1mm間隔×11本切込用(100マス) | ||
| 大 き さ | 約60×70×6mm | ||
| 質 量 | 約150g | ||
| 在 庫 | 標準在庫品 | ||
| 梱包内容 | ガイド(防錆袋入)、取扱説明書 | ||
| 対応規格 | JIS K5400 | 今すぐ買う（外部ECサイトへ） | |
|---|---|---|---|
| モデル名称 | CCJ-2(シーシージェイの2) | マーケットプレイス『ツクツク!!!』 ▶▶ 『ツクツク!!!』内の該当製品へ |
|
| 商品コードNo. | KE-CCJ-2 | ||
| 仕 様 | 2mm間隔×11本切込用(100マス) | ||
| 大 き さ | 約60×70×6mm | ||
| 質 量 | 約155g | ||
| 在 庫 | 標準在庫品 | ||
| 梱包内容 | ガイド(防錆袋入)、取扱説明書 | ||
| 対応規格 | 特殊仕様（JIS K5400を準用） | 今すぐ買う（外部ECサイトへ） | |
|---|---|---|---|
| モデル名称 | CCJ-1.5(シーシージェイの1.5) | マーケットプレイス『ツクツク!!!』 ▶▶ 『ツクツク!!!』内の該当製品へ |
|
| 商品コードNo. | KE-CCJ-1.5 | ||
| 仕 様 | 1.5mm間隔×11本切込用(100マス) | ||
| 大 き さ | 約60×70×6mm | ||
| 質 量 | 約150g | ||
| 在 庫 | 準在庫品 (お問合せください) |
||
| 梱包内容 | ガイド(防錆袋入)、取扱説明書 | ||
| 対応規格 | JIS K5400 | 今すぐ買う（外部ECサイトへ） | |
|---|---|---|---|
| モデル名称 | CCJ-5(シーシージェイの5) | マーケットプレイス『ツクツク!!!』 ▶▶ 『ツクツク!!!』内の該当製品へ |
|
| 商品コードNo. | KE-CCJ-5 | ||
| 仕 様 | 5mm間隔×4本切込用(9マス) | ||
| 大 き さ | 約60×70×6mm | ||
| 質 量 | 約155g | ||
| 在 庫 | 準在庫品 (お問合せください) |
||
| 梱包内容 | ガイド(防錆袋入)、取扱説明書 | ||
JISクロスカットガイド カッター付セット
| 対応規格 | JIS K5400 | 今すぐ買う（外部ECサイトへ） | |
|---|---|---|---|
| モデル名称 | CCJ-1(シーシージェイの1)カッター付セット | マーケットプレイス『ツクツク!!!』 ▶▶ 『ツクツク!!!』内の該当製品へ |
|
| 商品コードNo. | KE-CCJ-1+C | ||
| 仕 様 | 1mm間隔×11本切込用(100マス) | ||
| 大 き さ | 約60×70×6mm | ||
| 質 量 | 約150g | ||
| 在 庫 | 標準在庫品 | ||
| 梱包内容 | ガイド(防錆袋入)、JIS適合カッター(eA-300)、取扱説明書 | ||
| 対応規格 | JIS K5400 | 今すぐ買う（外部ECサイトへ） | |
|---|---|---|---|
| モデル名称 | CCJ-2(シーシージェイの2)カッター付セット | マーケットプレイス『ツクツク!!!』 ▶▶ 『ツクツク!!!』内の該当製品へ |
|
| 商品コードNo. | KE-CCJ-2+C | ||
| 仕 様 | 2mm間隔×11本切込用(100マス) | ||
| 大 き さ | 約60×70×6mm | ||
| 質 量 | 約155g | ||
| 在 庫 | 標準在庫品 | ||
| 梱包内容 | ガイド(防錆袋入)、JIS適合カッター(eA-300)、取扱説明書 | ||
| 対応規格 | 特殊仕様（JIS K5400を準用） | 今すぐ買う（外部ECサイトへ） | |
|---|---|---|---|
| モデル名称 | CCJ-1.5(シーシージェイの1.5)カッター付セット | マーケットプレイス『ツクツク!!!』 ▶▶ 『ツクツク!!!』内の該当製品へ |
|
| 商品コードNo. | KE-CCJ-1.5＋C | ||
| 仕 様 | 1.5mm間隔×11本切込用(100マス) | ||
| 大 き さ | 約60×70×6mm | ||
| 質 量 | 約150g | ||
| 在 庫 | 準在庫品 (お問合せください) |
||
| 梱包内容 | ガイド(防錆袋入)、JIS適合カッター(eA-300)、取扱説明書 | ||
| 対応規格 | JIS K5400 | 今すぐ買う（外部ECサイトへ） | |
|---|---|---|---|
| モデル名称 | CCJ-5(シーシージェイの5)カッター付セット | マーケットプレイス『ツクツク!!!』 ▶▶ 『ツクツク!!!』内の該当製品へ |
|
| 商品コードNo. | KE-CCJ-5+C | ||
| 仕 様 | 5mm間隔×4本切込用(9マス) | ||
| 大 き さ | 約60×70×6mm | ||
| 質 量 | 約155g | ||
| 在 庫 | 準在庫品 (お問合せください) |
||
| 梱包内容 | ガイド(防錆袋入)、JIS適合カッター(eA-300)、取扱説明書 | ||
JIS K5600 D0202 自動車部品の塗膜通則による試験について
4.15 基盤目付着性試験方法では、JIS K5400にのっとり試験を行うように定められています。膜厚が50μｍ未満の場合には1mm間隔のCCJ-1、膜厚が50μm以上の場合には2mm間隔のCCJ-2が適合します（セロハン粘着テープの規定：1mm間隔時は18mm幅、2mm間隔時は24mm幅を使用）。
JIS K5600 D0202はJIS K5400に則って試験するように定めています。制定当時のJIS委員の方に確認したところ、入手性を重視して、一般に流通しているセロハン粘着テープを前提に規定を作成されたそうです。
試験の継続性を重視される場合には、制定当時に流通していたセロハン粘着テープを使用することが望ましいと考えられます。
テープの粘着力が異なると、当然ですが試験結果に差異が生じる可能性がありますので、ISOテープを流用されることは、過去の試験結果との比較を重視される場合には避けた方が良いと考えられます。
適合する市販カッターの一例
校正証明書
| 校正証明書／Certificate of Calibration | ― |
|---|---|
| 検査成績書／Certificate of Test | ― |
