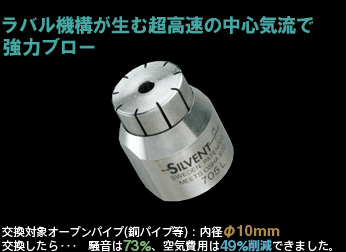

【ラバル機構が生む超高速の中心気流で強力ブロー】内径Φ10mm、騒音73%・空気費用49%削減
コードNo.AT-705L
ブローパターンラウンド(円形)広角高速
距離300mm時 形状φ235mm　詳細は下表
距離300mm時 風速風速76m/秒　詳細は下表
ブロー力17.0N　詳細は下表
空気消費量95Nm3/時間(≒1,583 L/分)
騒音レベル93dB(A)
材質ステンレス
接続サイズ1/2"(4分)メス平行ネジ
大きさφ25×長さ29mm。51g
付記

※性能データは500KPa時のものです


エアーノズルトータルサポート ＞ ラウンド(円形)にブローする ＞ 6N超 強力 ＞ 705L

比較チャート



材質と取付部ネジサイズ
噴射力
N
ブローパターンと風速

データは500KPa時です
パターンと風速は距離300mm時

707L

コードNo.：AT-707L
ステンレス　接続：4分メス
21.0
N		 AT-707L 120
Nm3/h
円形φ235mm  76m/秒

407L

コードNo.：AT-407L
亜鉛　接続：4分メス
23.8
N		 AT-407L 119
Nm3/h
円形φ260mm  75m/秒

710

コードNo.：AT-710
ステンレス　接続：6分メス
30.0
N		 AT-710 216
Nm3/h
円形φ280mm  46m/秒








705

コードNo.：AT-705
ステンレス　接続：4分メス
15.0
N		 AT-705 95
Nm3/h
円形φ235mm  44m/秒

705L

コードNo.：AT-705L
ステンレス　接続：4分メス
17.0
N		 AT-705L 95
Nm3/h
円形φ235mm  76m/秒















※米国OSHA安全規格非準拠

209-S1

コードNo.：AT-209-S1
亜鉛　接続：2分オス
5.5
N		 AT-209-S1 34
Nm3/h
円形φ165mm  41m/秒

703

コードNo.：AT-703
ステンレス　接続：4分メス
9.6
N		 AT-703 57
Nm3/h
円形φ235mm  40m/秒

404L

コードNo.：AT-404L
亜鉛　接続：3分メス
13.6
N		 AT-404L 68
Nm3/h
円形φ220mm  75m/秒
もっと強力に
構造違い 材質違い
もっと省エネに
▲ページTOPへ

応用例

755-L

コードNo.：AT-755-L
ブローガン755-L
AT-755-L
ガン本体：750シリーズ

テクニカルデータ

寸法に関するデータ

寸法図

重さ：約51g

供給圧力と空気消費量＆噴射力の関係

圧力
(KPa)		2004006008001000
噴射力
(N)		6.513.120.227.133.9
流量
Nm3/h		43.178.0111.2145.8181.1
騒音
dB(A)		86.091.294.096.197.6
  • ※ 騒音値について
    距離1mでの測定値です。
  • ※ 噴射力について
    345×310mmの平面を持つはかりを200mmの
    距離に置いて測定したものです。

距離とブローパターンおよび風速の関係

(単位：mm)

距離50100200300400500
直径95140190235280330
長径――――――
短径――――――
風速
m/秒		253203103765550

※データは500KPa時のものです

＜直径について＞＜長径と短径について＞
ラウンド(円形)パターンフラットパターン


ご使用条件

  • 最高圧力：1.0MPa（これを超える圧力ではぜったいに使用しないでください）
  • 使用可能温度：-20℃～＋400℃
