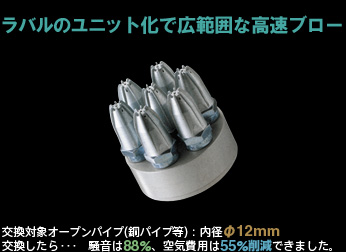

【ラバルのユニット化で広範囲な高速ブロー】内径Φ12mm、騒音88%・空気費用55%削減
コードNo.AT-407L
ブローパターンラウンド(円形)広角高速
距離300mm時 形状φ260mm　詳細は下表
距離300mm時 風速風速75m/秒　詳細は下表
ブロー力23.8N　詳細は下表
空気消費量119Nm3/時間(≒1,983 L/分)
騒音レベル86dB(A)
材質亜鉛(ノズル)、アルミ(ベース)
接続サイズ1/2"(4分)メス平行ネジ
大きさφ67×長さ66mm。
付記

※性能データは500KPa時のものです


エアーノズルトータルサポート ＞ ラウンド(円形)にブローする ＞ 6N超 強力 ＞ 407L

比較チャート



材質と取付部ネジサイズ
噴射力
N
ブローパターンと風速

データは500KPa時です
パターンと風速は距離300mm時

710

コードNo.：AT-710
ステンレス　接続：6分メス
30.0
N		 AT-710 216
Nm3/h
円形φ280mm  46m/秒

412L

コードNo.：AT-412L
亜鉛　接続：6分メス
40.8
N		 AT-412L 204
Nm3/h
円形φ325mm  77m/秒

715L

コードNo.：AT-715L
ステンレス　接続：6分メス
54.0
N		 AT-715L 312
Nm3/h
円形φ280mm  103m/秒















407L

コードNo.：AT-407L
亜鉛　接続：4分メス
23.8
N		 AT-407L 119
Nm3/h
円形φ260mm  75m/秒















404L

コードNo.：AT-404L
亜鉛　接続：3分メス
13.6
N		 AT-404L 68
Nm3/h
円形φ220mm  75m/秒

705

コードNo.：AT-705
ステンレス　接続：4分メス
15.0
N		 AT-705 95
Nm3/h
円形φ235mm  44m/秒

705L

コードNo.：AT-705L
ステンレス　接続：4分メス
17.0
N		 AT-705L 95
Nm3/h
円形φ235mm  76m/秒
もっと強力に
接続違い 材質違い
もっと省エネに
▲ページTOPへ

応用例

1107L

コードNo.：AT-1107L
ブローイングツール1107L
AT-1107L
ON/OFFボタン付

1207L

コードNo.：AT-1207L
ブローイングツール1207L
AT-1207L
ボールバルブ付

テクニカルデータ

寸法に関するデータ

寸法図

重さ：約496g

供給圧力と空気消費量＆噴射力の関係

圧力
(KPa)		2004006008001000
噴射力
(N)		9.519.329.038.947.7
流量
Nm3/h		52.896.7139.0182.6223.7
騒音
dB(A)		78.584.087.391.594.5
  • ※ 騒音値について
    距離1mでの測定値です。
  • ※ 噴射力について
    345×310mmの平面を持つはかりを200mmの
    距離に置いて測定したものです。

距離とブローパターンおよび風速の関係

(単位：mm)

距離50100200300400500
直径98130195260325390
長径――――――
短径――――――
風速
m/秒		252202103755449

※データは500KPa時のものです

＜直径について＞＜長径と短径について＞
ラウンド(円形)パターンフラットパターン


ご使用条件

  • 最高圧力：1.0MPa（これを超える圧力ではぜったいに使用しないでください）
  • 使用可能温度：-20℃～＋70℃
▲ページTOPへ
